Фильтровальные установки для дробеструйных и дробеметных камер

Фильтровальные установки обеспечивают удаление запыленного воздуха из дробеметных или дробеструйных камер, его очистку и выброс в атмосферу.

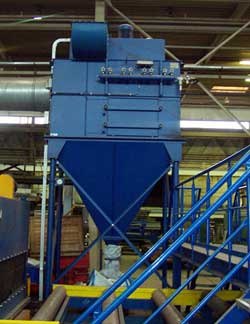

Фильтровальная установка состоит из верхней и нижней секций, выполненных из проката черных металлов. В верхней части установки размещены фильтровальные патроны и система встряхивания патронов, которая обеспечивает очистку патронов от пыли. Встряхивание патронов от пыли производится подачей в патрон кратковременного импульса сжатого воздуха. При этом пыль, скопившаяся на патроне, осыпается в бункер сбора пыли, а процесс фильтрации воздуха не прекращается.
На боковой стене снаружи фильтровальной установки смонтирован ресивер с отводами на электроуправляемые клапаны.
При срабатывании одного клапана импульс сжатого воздуха подается на два патрона. Регенерация патронов производится осушенным и очищенным сжатым воздухом давлением 0,4…0,6 МПа. Для очистки воздуха и регулировки его давления на фильтровальной установке установлен блок подготовки воздуха с фильтром регулятором. Продолжительность импульса встряхивания составляет 0,2…0,5 с, интервал срабатывания клапанов 10 с. Эти параметры настраиваются с помощью контроллера LOGO в шкафу управления.

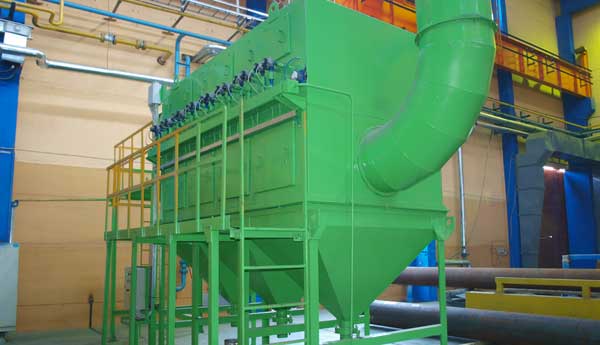

Для удобства обслуживания предусмотрены люки, которые закрываются съемными крышками. В нижней секции размещены бункеры для сбора пыли. Емкости соединяются с бункерами при помощи быстросъемных захватов. Соединяются две секции между собой при помощи болтового соединения и крепятся к полу цеха при помощи фундаментных болтов. Для обслуживания верхней секции предусмотрена площадка. Разрежение в системе вентиляции обеспечивает вентилятор, который установлен на отдельной раме и крепится к полу цеха при помощи фундаментных болтов. Воздуховоды обеспечивают взаимосвязь камеры рабочей, вентилятора и фильтровальной установки.
