Линия обеспечивает комплекс технологических операций, связанных с изготовлением двутавра хребтовой балки и нижней обвязки боковой стены полувагона.
Выполняемые технологические операции:
- автоматизированная сверловка обвязки;
- автоматизированная сверловка двутавра;
- клепка обвязки;
- клепка двутавра;
- транспортировка изделий между операциями.

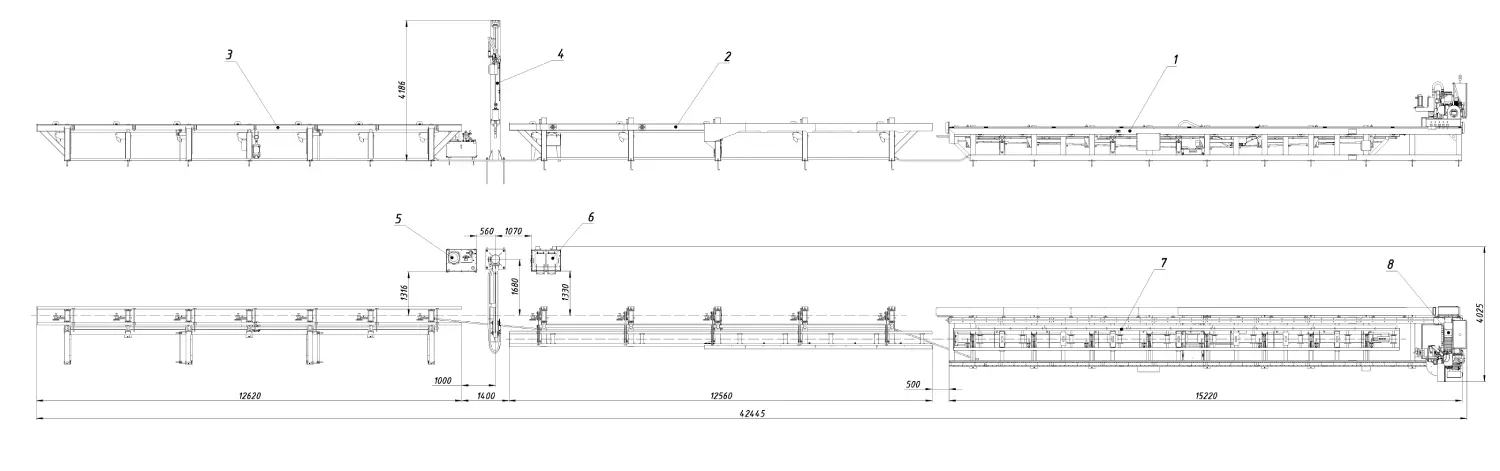

| 1. Стол -конвейер | 5. Гидростанция |
| 2. Конвейер | 6. Установка для нагрева заклепок |
| 3. Конвейер | 7. Конвейер |
| 4. Установка для клепки | 8. Сверлильный портал |
Принцип работы

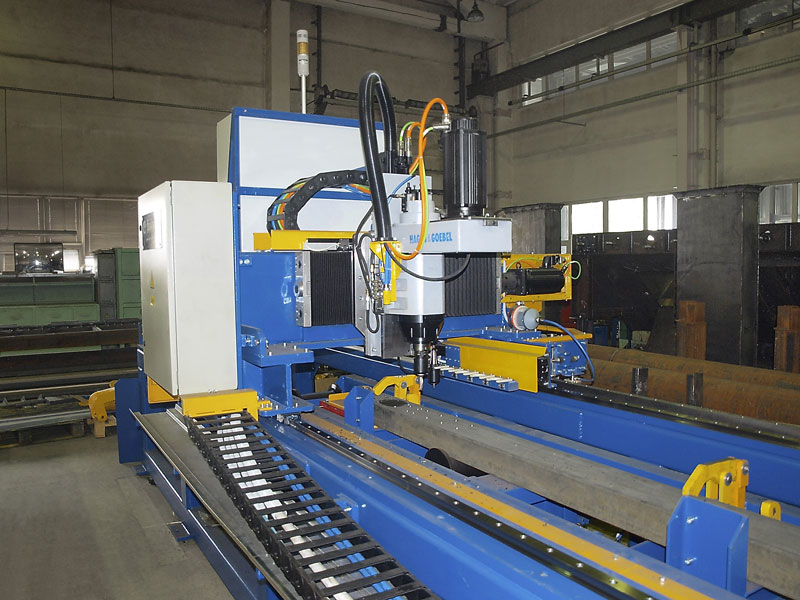

После укладки детали на стол-конвейер и ее прижима производится сверловка отверстий, по окончании которой деталь передается на клепку и далее на складское место готовой продукции.
Технические характеристики
| 1.Габаритные размеры изделия: | Обвязка | Двутавр | |
| длина, мм | 12350 | 12540 | 12340 |
| ширина, мм | 140 | 140 | 152 |
| высота, мм | 285 | 285 | 190 |
| масса, кг | 276 | 279 | 368 |
| 2. Тип сверла портала сверлильного | с твердосплавными пластинами | ||
| 3. Количество мест в магазине сменного инструмента, шт | 5 | ||
| 4. Тип скобы клепальной | подвесная | ||
| 5. Тип привода скобы клепальной | гидравлический | ||
| 6. Производительность, цикл/мин | 8 | ||
| 7. Диаметр заклепки, мм | 16 | ||
| 8. Тип конвейеров транспортной системы | роликовые | ||
| 9. Количество конвейеров, шт. | 3 | ||
| 10. Скорость перемещения, м/мин | 12 | ||
| 11. Установленная мощность, кВт | 78,5 | ||
| 12. Габаритные размеры линии, мм | 42445 × 4025 × 4186 | ||
| 13. Масса, кг | 14973 | ||
