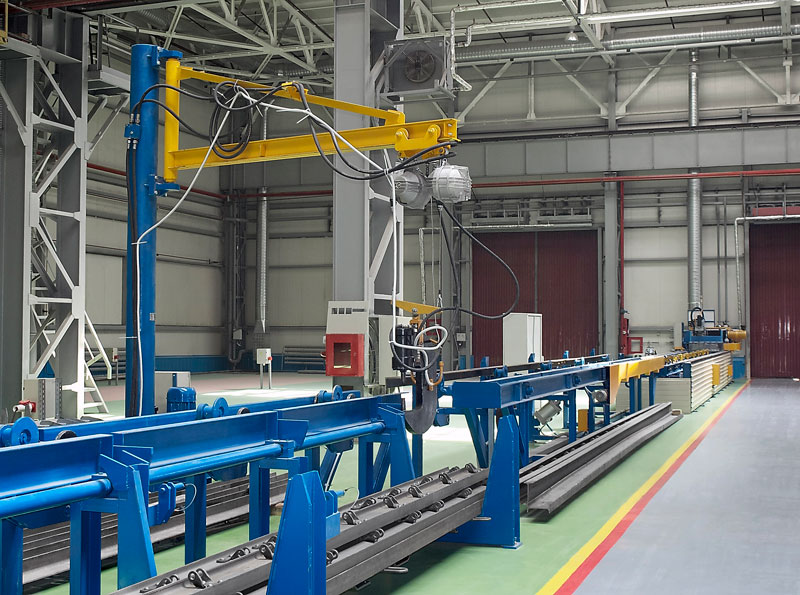

Лінія забезпечує комплекс технологічних операцій, пов’язаних з виготовленням двотавра хребтової балки та нижньої обв’язки бічної стіни напіввагону.
Виконувані технологічні операції:
- автоматизована свердловка обв’язки;
- автоматизована свердловка двотавра;
- клепка обв’язування;
- клепка двотавра;
- транспортування виробів між операціями.
| 1. Стіл-конвеєр | 5. Гідростанція |
| 2. Конвеєр | 6. Установка для нагрівання заклепок |
| 3. Конвеєр | 7. Конвеєр |

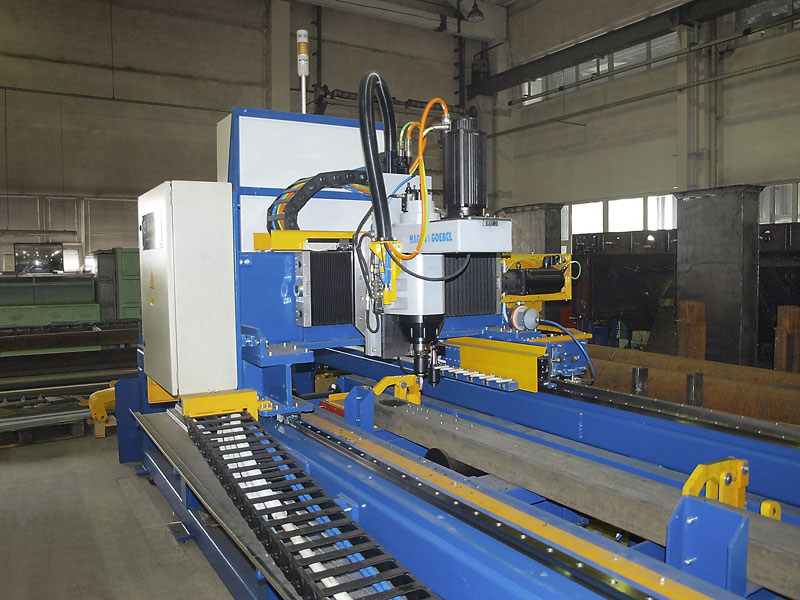

| 4. Установка для клепки | 8. Свердлильний портал |
Принцип роботи
Після укладання деталі на стіл-конвеєр та її притиску проводиться свердловка отворів, після закінчення якої деталь передається на клепку і далі на складське місце готової продукції
Технічні характеристики:
| 1. Габаритні розміри виробу, мм: | Обв’язування | Двотавр | |
| довжина | 12350 | 12540 | 12340 |
| ширина | 140 | 140 | 152 |
| висота | 285 | 285 | 190 |
| маса,кг | 276 | 279 | 368 |
| 2. Тип свердла порталу свердлильного | з твердосплавними пластинами | ||
| 3. Кількість місць у магазині змінного інструменту, шт. | 5 | ||
| 4. Тип скоби клепальної | підвісна | ||
| 5. Тип приводу скоби клепальної | гідравлічний | ||
| 6. Продуктивність, цикл/хв | 8 | ||
| 7. Діаметр заклепки, мм | 16 | ||
| 8. Тип конвеєрів транспортної системи | роликові | ||
| 9. Кількість конвеєрів, шт. | 3 | ||
| 10. Швидкість переміщення, м /хв | 12 | ||
| 11. Встановлена потужність, кВт | 78,5 | ||
| 12.Габаритні розміри лінії, мм | 42445 × 4025 × 4186 | ||
| 13. Маса, кг | 14973 | ||
