Преимущества цепных кантователей: как сократить время сборки и сварки и обойтись без крана

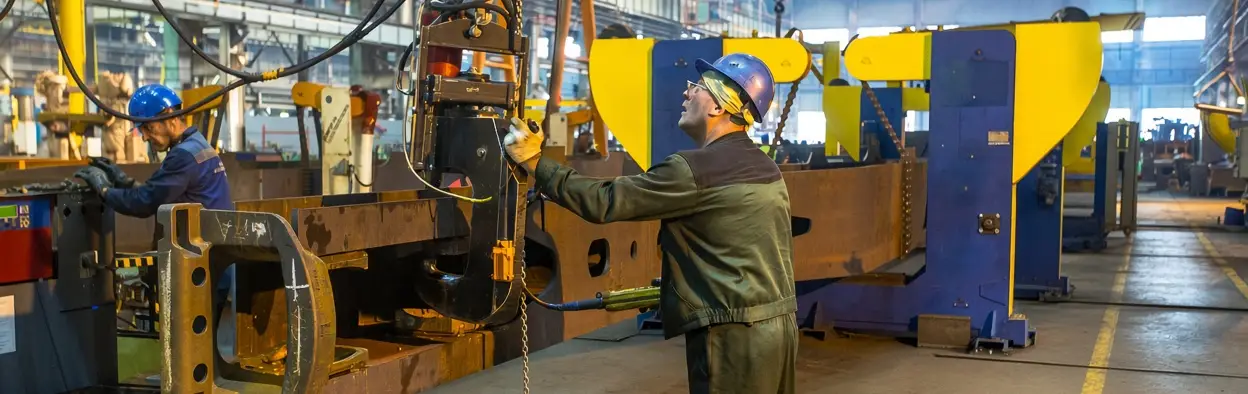

В производстве металлоконструкций и вагоностроении значительная часть времени уходит не на саму сварку, а на то, чтобы повернуть изделие удобной стороной к сварщику. Балку приходится стропить, поднимать краном, переворачивать, снова выравнивать — и так несколько раз за цикл. Цепной кантователь решает эту задачу иначе: изделие остаётся на одном рабочем месте, а поворот выполняется по нажатию кнопки. Разберём, какие преимущества это даёт производству и на что обратить внимание при выборе оборудования.

Содержание

• Что такое цепной кантователь и как он работает
• 8 ключевых преимуществ
• Окупаемость: считаем минуты
• Что можно кантовать
• Цепные кантователи BeamMaster Техвагонмаш: модели и характеристики
• На что смотреть при выборе
• Частые вопросы
• Выводы

Что такое цепной кантователь и как он работает

Цепной кантователь состоит из двух стоек, которые устанавливаются на нужном расстоянии друг от друга. Каждая стойка несёт приводную цепь: изделие укладывается на цепи, и обе стойки синхронно поворачивают его вокруг продольной оси. Поворот возможен на полные 360° в обоих направлениях.

Ключевые элементы конструкции:

• Синхронизированный привод. Электродвигатели обеих стоек работают согласованно, поэтому длинная балка не перекручивается при повороте.
• Прочная цепь. Именно цепь удерживает вес изделия, включая несимметричные и сложные профили.
• Захватные рычаги. При опускании изделия рычаги закрываются, при подъёме — открываются, поэтому загрузка не требует лишних операций.
• Переносной пульт. Оператор задаёт направление и скорость поворота, регулирует и рабочую высоту.
• Подвижные стойки. Расстояние между ними меняется под длину изделия — с помощью погрузчика, крана или, у лёгких моделей, ручной тележки.

8 ключевых преимуществ цепных кантователей

1. Существенная экономия времени

По данным производителей, даже опытные сварщики и сборщики тратят порядка пяти минут на безопасный поворот одной балки краном, а для финальной сборки и сварки изделие нужно повернуть в среднем 4–5 раз. В сумме это около 20 минут чистого «времени на кантовку» на каждую деталь, и чем сложнее изделие, тем дольше. Кантователь выполняет поворот менее чем за минуту, а производители оценивают общий выигрыш в рабочем времени в 30–40 %. Для кантователей BeamMaster производства «Техвагонмаш» на серийных партиях мы фиксируем прирост производительности 25–40 % по сравнению с ручной кантовкой краном.

2. Независимость от цехового крана

Кран — один из самых загруженных ресурсов цеха. Каждый раз, когда он занят переворотом балки, останавливаются другие операции, а сварщик ждёт своей очереди. С кантователем кран нужен лишь для загрузки и выгрузки, а во многих случаях эту задачу может взять на себя вилочный погрузчик. Повернуть изделие можно в любой момент, не дожидаясь освобождения крана.

3. Безопасность персонала

Ручная кантовка с помощью стропов — зона повышенного риска: раскачивание груза, срыв стропа, нахождение людей рядом с подвешенным изделием. Кантователь удерживает деталь на цепях и вращает её контролируемо, а оператор работает на безопасном расстоянии с пульта. Это снижает риск травм и упрощает выполнение требований охраны труда.

4. Более качественные сварные швы

Когда изделие можно в любую секунду повернуть так, чтобы шов оказался в удобном, например нижнем, положении, сварщик работает увереннее и стабильнее. Доступ к любой зоне изделия открыт без перестановок, поэтому меньше дефектов, связанных с неудобным положением, и меньше доработок.

5. Эргономика и здоровье сварщиков

Сварка в неудобных позах — частая причина болей в спине и преждевременной усталости. Кантователь позволяет работать в комфортном положении, а регулировка рабочей высоты подстраивает изделие под рост сварщика. Опытные специалисты дольше сохраняют работоспособность и производительность, что особенно ценно в условиях дефицита квалифицированных кадров.

6. Универсальность

Кантователь не привязан к одному типоразмеру. Расстояние между стойками регулируется, поэтому на одном оборудовании обрабатываются как короткие, так и очень длинные изделия. У кантователей BeamMaster база между приводными блоками настраивается в диапазоне от 1 500 до 12 000 мм, а у некоторых зарубежных моделей разнос стоек доходит до 15 м. Длинная деталь надёжно опирается на нужное число точек, и на ней могут одновременно работать несколько сборщиков и сварщиков.

7. Компактность

Две стойки с цепями занимают заметно меньше места, чем традиционные сварочные стенды и манипуляторы. Для цехов, где расширение производства упирается в площади, это серьёзный аргумент: производительность растёт без перепланировки участка.

8. Возможность интеграции в линию и автоматизацию

Кантователь можно встроить в линию сварки балок или сочетать со сварочным роботом: изделие поворачивается в нужное положение, а робот выполняет шов. Для сварки важна и электрическая часть: в ряде конструкций обратный провод (заземление) подводится через цепь, что упрощает организацию сварочного контура.

Окупаемость: считаем минуты

Эффект от кантователя легко оценить на собственных данных. Ниже — иллюстративный расчёт на основе приведённых выше отраслевых оценок; подставьте цифры своего участка.

К этому добавляются менее заметные, но реальные статьи экономии: освобождённый кран, снижение брака сварных швов, меньше травм и больничных, возможность загрузить сварщиков полноценной работой вместо ожидания.

Что можно кантовать

• двутавровые балки, швеллеры и сварные балки;
• подкрановые балки и другие длинномерные металлоконструкции;
• сварные рамы и коробчатые конструкции;
• трубы и трубные заготовки;
• рельсы;
• теплообменники и другое крупногабаритное оборудование.

Основные отрасли — производство металлоконструкций и строительная отрасль, вагоно- и машиностроение, судостроение, изготовление сварных узлов в серийном и единичном производстве.

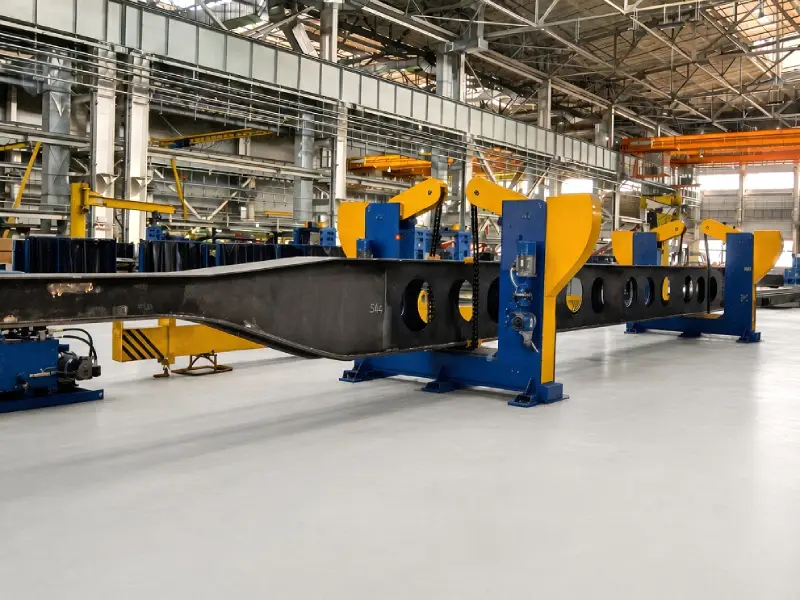

Цепные кантователи BeamMaster Техвагонмаш: модели и характеристики

НПФ «Техвагонмаш» проектирует и изготавливает цепные кантователи для позиционирования двутавровых и тавровых балок при сварке, сборке и поверхностной обработке. Бесконечная цепная передача поворачивает профили длиной до 12 000 мм по часовой стрелке и против неё на любой угол, а цеховой кран нужен только для загрузки и выгрузки. Три стандартные модели покрывают наиболее востребованные типоразмеры балок.

Что получает производство

• Реверс и плавная регулировка скорости. Балку можно точно вывести в нужное положение по технологической карте сварки.
• Переменная база. Расстояние между приводными блоками подбирается под длину изделия от 1 500 до 12 000 мм.
• Встроенное заземление. Цепной контур не теряет контакт массы при вращении, что особенно важно при автоматизированной сварке.
• Сварка в удобном положении. Нижнее и горизонтальное положение шва на всех четырёх гранях балки даёт равномерный провар и снижает риск дефектов, типичных для потолочной и вертикальной сварки.
• Работа с нестандартными сечениями. Цепной контур подстраивается под форму профиля, поэтому подходят и несимметричные, и составные сечения.

Для каких изделий применяются

Кантователи BeamMaster работают со сварными двутавровыми и тавровыми балками, коробчатыми и составными балочными конструкциями, швеллерами, замкнутыми прямоугольными профилями и длинномерными рамными сборками для вагонов, мостовых кранов и промышленных рам. На практике BeamMaster-600 используют, например, для кантовки лонжеронов и балок, а BeamMaster-1000 — для позиционирования хребтовых балок при сварке и клёпке. Типовые отрасли: грузовое и пассажирское вагоностроение, краностроение, мостостроение, тяжёлое машиностроение, металлургия.

Нестандартные исполнения и сервис

• Для нестандартных сечений, увеличенной длины или встраивания в автоматизированные сварочные линии разрабатываются специальные исполнения по техническому заданию. Технико-коммерческое предложение по чертежу изделия готовится в течение 5 рабочих дней.
• Шеф-монтаж, пусконаладочные работы и обучение персонала выполняются на объектах в Украине и за её пределами; обучение входит в стоимость оборудования.
• Гарантия — до 24 месяцев, далее сервисное и постгарантийное обслуживание, включая поставку запасных частей. Обслуживание сводится к регулярной смазке, проверке крепежа и элементов управления.

Подробнее о модельном ряде: цепной кантователь для сварки двутавровых и тавровых балок.

На что смотреть при выборе цепного кантователя

• Грузоподъёмность. Модели BeamMaster рассчитаны на 6, 12 и 15 т; сравнивайте их с максимальной массой вашего изделия с запасом, включая оснастку.
• Габарит поворота. Сечение изделия с учётом выступающих элементов должно укладываться в 600 × 600, 1000 × 1000 или 1500 × 1500 мм для BeamMaster-600, BeamMaster-1000 и BeamMaster-1500 соответственно.
• Надёжность цепи и привода. Двухзвенная цепь и мощный синхронизированный привод важны для сложных и несимметричных профилей.
• Регулировка расстояния между стойками. Проверьте, чем она выполняется (погрузчик, кран, тележка) и какой максимальный разнос возможен.
• Способ загрузки. Удобство загрузки краном и погрузчиком, наличие самораскрывающихся рычагов.
• Система управления. Переносной пульт с понятным интерфейсом и плавной регулировкой скорости.
• Токоотвод для сварки. Возможность подвода обратного провода через цепь.
• Сервис и поддержка. Наличие локального сервиса, запчастей и обучения персонала.

Частые вопросы

Что такое цепной кантователь?

Это пара синхронизированных стоек с приводными цепями, которые удерживают балку или сварную конструкцию и поворачивают её вокруг продольной оси на 360° без участия крана. Оператор управляет поворотом с переносного пульта.

Какие детали можно поворачивать на цепном кантователе?

Двутавровые балки и швеллеры, сварные коробчатые и рамные конструкции, подкрановые балки, трубы, рельсы, пакеты листового металла, теплообменники и другие длинномерные детали. Ограничения определяются грузоподъёмностью и габаритом поворота конкретной модели.

На сколько цепной кантователь сокращает время сварочных операций?

Зарубежные производители заявляют сокращение времени на кантовку с нескольких минут (при работе краном или погрузчиком) до менее минуты, а общую экономию рабочего времени оценивают в 30–40 %. Точный эффект зависит от номенклатуры, числа поворотов и организации участка.

Какие модели цепных кантователей выпускает Техвагонмаш?

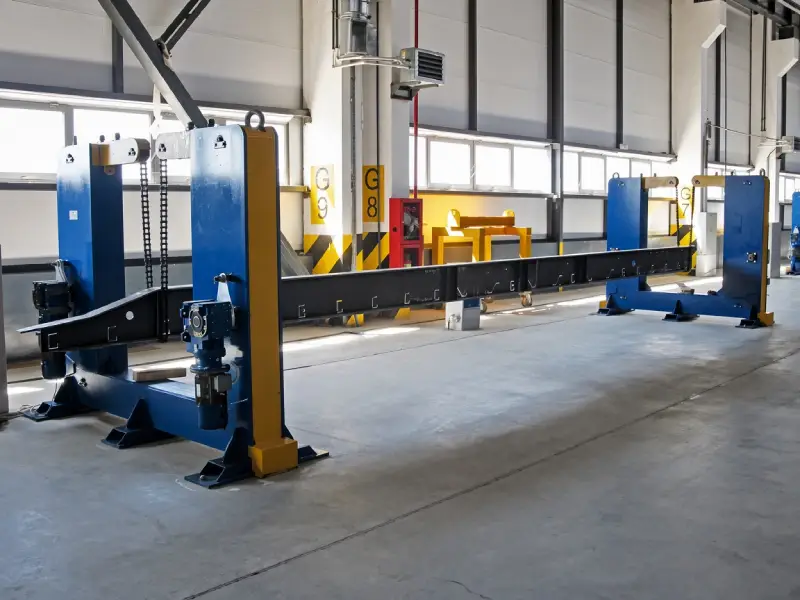

Три стандартные модели: BeamMaster-600 (до 6 000 кг, сечение изделия до 600 × 600 мм), BeamMaster-1000 (до 12 000 кг, до 1000 × 1000 мм) и BeamMaster-1500 (до 15 000 кг, до 1500 × 1500 мм). Длина кантуемых изделий — от 1 500 до 12 000 мм. Возможны нестандартные исполнения по техническому заданию.

Какая гарантия и сервис на цепные кантователи Техвагонмаш?

Гарантия на оборудование — до 24 месяцев. Предприятие выполняет шеф-монтаж, пусконаладочные работы, обучение персонала (входит в стоимость оборудования), а также сервисное и постгарантийное обслуживание с поставкой запасных частей.

Нужен ли кран для работы с кантователем?

Кран или погрузчик нужен только для первоначальной загрузки и выгрузки изделия. Все повороты в процессе сборки и сварки выполняются самим кантователем, поэтому кран не простаивает в ожидании и не отвлекается от других задач цеха.

Выводы

Цепной кантователь — это не просто «поворотный стол для балок», а инструмент, который сразу решает несколько производственных задач: сокращает время на кантовку, освобождает кран, повышает безопасность, улучшает условия труда сварщиков и качество швов, при этом занимая мало места. Чем больше повторяющихся поворотов в вашем технологическом цикле, тем быстрее оборудование окупается.

«Техвагонмаш» выпускает цепные кантователи BeamMaster-600, BeamMaster-1000 и BeamMaster-1500 грузоподъёмностью от 6 до 15 т для балок длиной до 12 м, а для нестандартных сечений и автоматизированных линий разрабатывает специальные исполнения. Чтобы рассчитать экономический эффект для вашего участка, пришлите чертёж изделия, и мы подготовим технико-коммерческое предложение в течение 5 рабочих дней.
