Проблема: как в цехе разворачивают тяжёлые балки без кантователя
Разворот балки для доступа со всех сторон — рутинная, но критически важная операция в любом металлообрабатывающем цехе. Прежде чем приварить фасонку, засверлить отверстие, вырезать вырез под примыкание или нанести разметку, деталь нужно повернуть в удобное для работы положение.
Долгое время эту задачу решали двумя способами — оба со своими рисками. Погрузчик поднимает балку на вилах и разворачивает её вручную: деталь легко соскальзывает, а при работе с длинномерными профилями это прямая угроза для персонала. Второй вариант — мостовой кран: безопаснее, но крайне неэффективно, ведь кран простаивает на одной операции по 20–40 минут, пока другие участки цеха ждут его освобождения для подачи материала или отгрузки готовой продукции.
Именно поэтому многие производители металлоконструкций всё чаще устанавливают отдельное оборудование для позиционирования балок — цепные кантователи.
Что такое цепной кантователь балок и как он устроен
Цепной кантователь балок — это пара независимо приводных стоек, которые удерживают балку в люльке из сдвоенной цепи и позволяют поднимать, опускать и вращать её на 360°. Конструкция включает раму, привод с цепной передачей, электрошкаф и пульт дистанционного управления.
В отличие от тросовых (роликовых) кантователей, которые применяются там, где важно не повредить чувствительную поверхность заготовки, цепной механизм рассчитан на более высокие нагрузки и отличается более простой, износостойкой конструкцией — оптимальный выбор именно для тяжёлых стальных балок и сварных узлов.

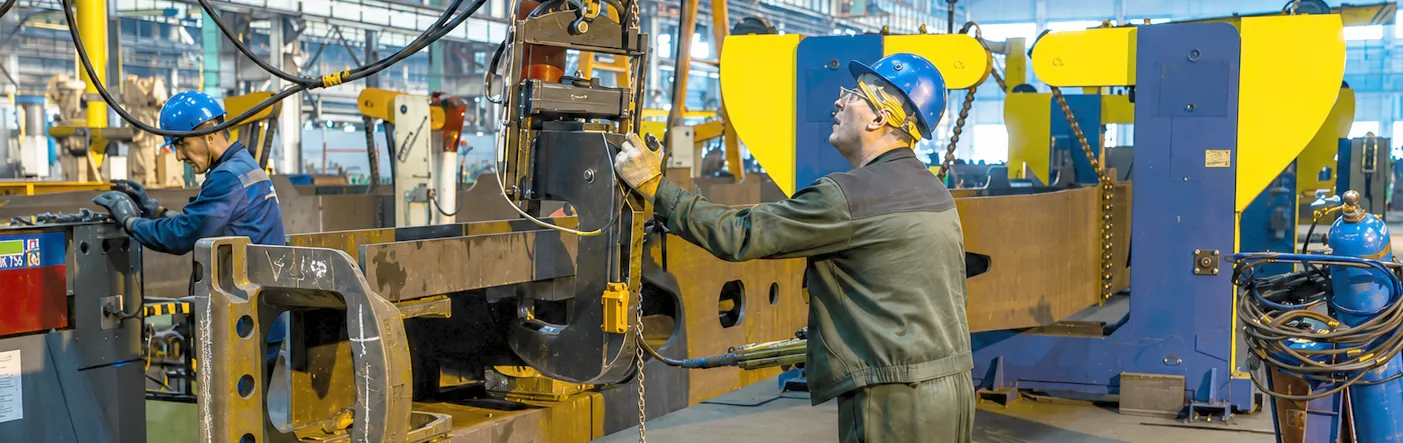

Как работает кантователь серии BeamMaster
Оператор управляет обеими стойками через проводной пульт: можно поднимать или вращать одну стойку либо обе синхронно, точно устанавливая деталь в нужное положение. Синхронная или независимая работа приводов позволяет менять не только угол поворота, но и наклон детали — это особенно удобно при сварке под комфортным углом.
Кабель пульта достаточной длины даёт сварщику или сборщику возможность управлять кантователем прямо с рабочего места, не отходя от детали. Зубчатое цепное зацепление обеспечивает плавный и предсказуемый ход без рывков — важное условие как для безопасности, так и для качества сварного шва.
5 причин, почему кантователь окупает себя быстро
1. Освобождает мостовой кран
Мостовой кран — как правило, самый загруженный и дорогой ресурс в цехе. Установка кантователя снимает с него рутинную задачу разворота балки для вторичной обработки, оставляя кран для действительно тяжёлых операций: разгрузки металла, подачи заготовок на линию, отгрузки готовых изделий.
2. Сокращает простои и повышает выработку
Ожидание крана для разворота одной детали может занимать больше времени, чем сама сварка. Кантователь убирает это ожидание полностью: сварщик и слесарь-сборщик сами регулируют положение балки за секунды, без согласования с крановщиком.
3. Повышает безопасность персонала
Разворот многотонной балки вилами погрузчика или вручную — источник травм и повреждения детали. Кантователь удерживает заготовку в устойчивой люльке на всём протяжении операции, исключая соскальзывание и падение груза.
4. Улучшает качество сварных швов
Возможность развернуть балку в удобное для сварщика положение — а не работать «через голову» или в неудобной позе — напрямую влияет на равномерность и качество шва, снижает процент переделок и брака.
5. Универсален для разных операций
Кроме сварки, кантователь одинаково полезен при разметке, ручной вырезке, зачистке и окраске длинномерных деталей — то есть закрывает сразу несколько операций вторичной обработки одним оборудованием.
Где применяется кантование балок
Цепные кантователи применяются на предприятиях по производству строительных металлоконструкций, машиностроительных заводах, в вагоноремонтном и вагоностроительном производстве, а также при изготовлении рам и сборочных узлов для специальной техники — везде, где длинномерные стальные конструкции требуют доступа со всех сторон для сварки, сборки или отделки.
Почему цепные кантователи BeamMaster от Техвагонмаш
Техвагонмаш производит серию цепных кантователей балок BeamMaster для предприятий тяжёлого машиностроения и вагоностроения — с учётом требований именно постсоветского и украинского производства: увеличенные габариты обрабатываемых профилей, адаптация под климатические условия эксплуатации в неотапливаемых цехах, сервис и поставка запчастей без валютных и логистических рисков, характерных для импортного оборудования.
Грузоподъёмность, вылет и комплектация подбираются индивидуально под номенклатуру балок и профилей заказчика.
Частые вопросы
Что такое цепной кантователь балок?
Это оборудование, которое поднимает и вращает на 360° тяжёлые металлоконструкции — балки, трубы, сборочные узлы — при помощи парных приводных стоек с цепным механизмом, удерживая деталь в удобном для сварщика или монтажника положении без использования мостового крана.
Чем цепной кантователь отличается от роликового или тросового?
Цепной кантователь удерживает деталь за счёт пары приводных стоек с цепью и рассчитан на более высокую грузоподъёмность при простой конструкции. Тросовый вариант применяют там, где важно не повредить поверхность заготовки, но его грузоподъёмность, как правило, ниже.
Какую грузоподъёмность имеют цепные кантователи серии BeamMaster?
Модельный ряд BeamMaster охватывает широкий диапазон грузоподъёмности — от нескольких тонн до нескольких десятков тонн на пару стоек. Точные параметры подбираются под задачи заказчика — свяжитесь с нашими специалистами для расчёта.
Окупается ли покупка кантователя для небольшого цеха?
Да. Даже при среднем объёме вторичной обработки балок кантователь быстро окупается за счёт сокращения простоев мостового крана, роста выработки сварщиков и снижения травматизма при ручном манипулировании деталями.
Хотите подобрать кантователь под номенклатуру вашего цеха?
Оставьте заявку на сайте Техвагонмаш — наши инженеры рассчитают оптимальную грузоподъёмность и конфигурацию оборудования серии BeamMaster под ваши задачи.
