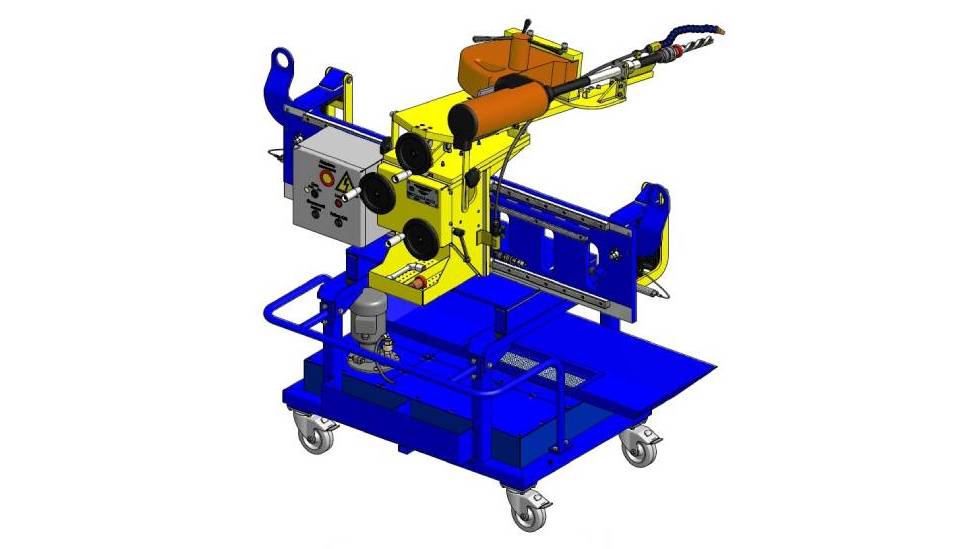

Свердлильна система призначена для обробки отворів лап котла та рами вагон-цистерни.
Свердлильна система є знімним технологічним пристосуванням, що забезпечує обробку отворів лап котла і рами вагон-цистерни.
Свердлильна система складається з:
- свердлильного встановлення;
- установки збору СОЖ та стружки.
Принцип роботи
Свердлильна установка встановлюється на раму вагона за допомогою гідравлічного штабелера чи кран балки. На рамі вагон-цистерни свердлильна установка фіксується за допомогою гайкового ключа. За допомогою установки проводиться послідовна багатоінструментальна обробка отвору (свердління, зенкерування та розгортання або свердління та розгортання) за один установ. Для швидкої зміни інструменту передбачено швидкозмінний патрон. Обробка отворів проводиться із застосування СОЖ. Управління живленням установки здійснюється з електрошафи. Управління свердлильним агрегатом (перемикання редуктора частоти обертання, плавне зменшення частоти обертання, перемикання напрямку обертання, пуск та зупинка двигуна головного руху різання) здійснюється на пульті управління.
Технічні характеристики
| 1. | Мах. діаметр свердла, мм | 25 |
| 2. | Потужність, кВт | 2000 |
| 3. | Хід, мм | 145 |
| 4. | Повний діапазон ходу, мм | 258 |
| 5. | Подача свердла | автоматична |
Комплекс послуг включає:
- наявність нашого спеціаліста при монтажі обладнання представниками клієнта протягом певного часу;
- організацію та контроль процесу монтажу;
- проведення пусконалагоджувальних робіт та налаштування параметрів обладнання.
