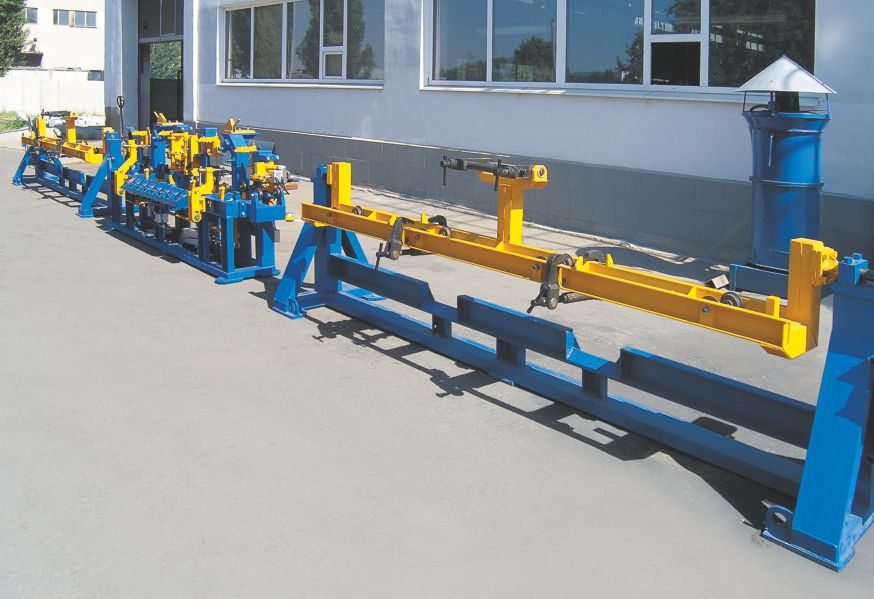

Линия сборки и сварки балки промежуточной

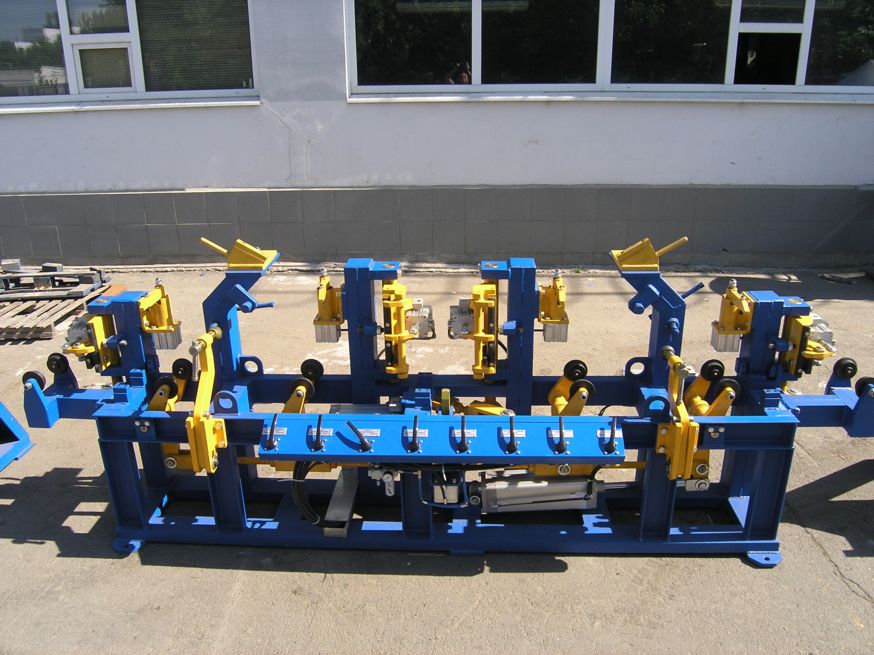

Линия предназначена для сборки балки промежуточной из составных элементов в кондукторе и последующей сварки в готовое изделие.
Технические характеристики
|
1. |
Габаритные размеры собираемого изделия, мм |
|
|
длина |
2940 | |
|
ширина |
320 | |
|
высота |
630 | |
|
2. |
Масса изделия, кг |
125 |
|
3. |
Количество рабочих мест, шт |
3 |
|
4. |
Механизм передачи изделия по рабочим местам |
конвейер роликовый |
|
5. |
Привод поворота кантователя |
электромеханический |
|
Частота вращения, об/мин |
2,1 | |
|
Крутящий момент, Н·м |
636 | |
|
Мощность, кВт |
0,25 | |
|
6. |
Механизм фиксации деталей в сборочном стенде |
пневматический |
|
7. |
Давление сжатого воздуха, МПа |
0,6 |
|
8. |
Габаритные размеры линии, мм. |
12470х880х1260 |
|
9. |
Масса, кг. |
1800 |
