Стенд складання та зварювання котла на роликоопорах

Стенд складання та зварювання котла на роликоопорах

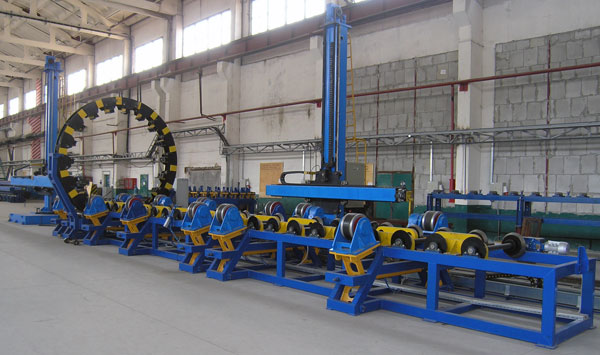

Стенд призначений для збирання та зварювання котла танк-контейнера.

Принцип роботи

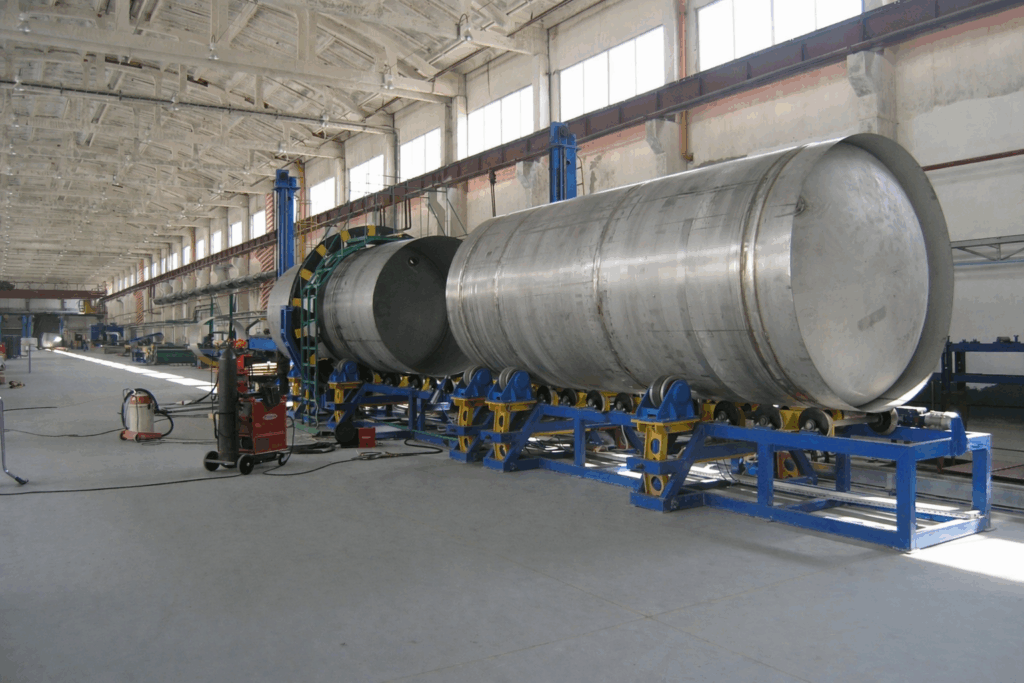

Елементи котла збираються в центраторі, проводиться їх взаємна прихватка за допомогою зварювання, а потім заварювання внутрішніх та зовнішніх кільцевих швів.

Технічні характеристики:


1

Габаритні розміри виробу, що збирається, мм

6020х2410х2052

2

Продуктивність, шт/рік

1000

3

Вантажопідйомність стенду, кг

15000

4

Конвеєр поздовжнього переміщення котла:

Тип

роликовий

Мінімальна довжина виробу, що транспортується, мм

1000

Швидкість переміщення, м/хв

8

Потужність, кВт

1,1

5

Обертач котла

Загальна кількість роликів, прим.

14

Кількість приводних роликів, прим.

6

Потужність, кВт

1,1

Тип роликоопор

підйомні

тип приводу

пневматичний

Тиск повітря, МПа

0,6 … 0,8

6

Механізм вирівнювання кромок кільцевих стиків

Тип

центратор зовнішній клавішний

Привід кнопкою

гідравлічний

Зусилля приводу, кгс

5000

Механізм з'єднання насоса з приводом

швидкознімні муфти

Привід обертання центратора

електромеханічний

Потужність, кВт

0,75

Частота обертання, об/хв

1400

7

Установка для зварювання внутрішніх швів

Пристрій подачі зварювальної головки до зони зварювання

поворотна колона з підйомно-висувною штангою

Спосіб ведення зварювального пальника по шву

автоматичний

потужність електродвигуна, кВт

1,5

Механізм підйому штанги

тип

електромеханічний

вертикальний хід, мм

5000

потужність електродвигуна, кВт

1,1

Механізм горизонтального переміщення штанги

тип

електромеханічний

горизонтальний хід штанги, мм

3500

швидкість переміщення , м/хв

0,12...1,2

потужність електродвигуна, кВт

0,75

8

Установка для зварювання зовнішніх швів

Пристрій подачі зварювальної головки до зони зварювання

поворотно-пересувна колона з підйомно-висувною штангою

Спосіб ведення зварювального пальника по шву

автоматичний

Механізм поздовжнього переміщення колони

тип

електромеханічний

хід візка, мм

10000

швидкість переміщення , м/хв

1,5

Механізм повороту колони

тип

електромеханічний

потужність електродвигуна, кВт

1,5

Механізм підйому штанги

тип

електромеханічний

вертикальний хід, мм

4000

потужність електродвигуна, кВт

1,1

Механізм горизонтального переміщення штанги

тип

електромеханічний

горизонтальний хід, мм

1000

швидкість переміщення штанги, м/хв

0,12...1,2

потужність електродвигуна, кВт

0,75

9

Встановлена потужність, кВт

16,95

10

Габаритні розміри, мм

26365х5925х5900

11

Маса стенду, кг

20500
