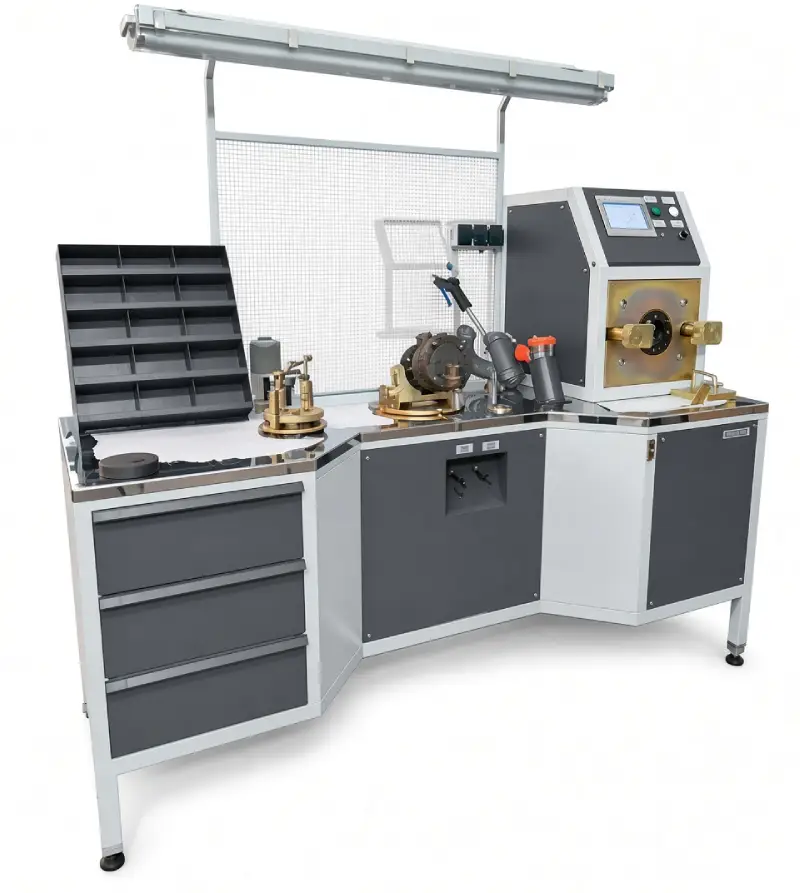

Стенд ремонту, контролю та випробувань магістральної частини розподільника повітря

Опис і принцип роботи

Основою стенда є слюсарний стіл із передбаченими на ньому пристосуваннями для фіксації корпусу магістральної частини повітророзподільника та його вузлів під час розбирання, дефектації, ремонту та складання. До складу стенда входять пристосування для розбирання та складання магістральної частини та її вузлів, набір спеціального інструменту, пневмопістолет для обдування, органайзер для дрібних деталей. На стенді передбачені місцеве освітлення, підведення електроенергії та стисненого повітря для підключення електро-, пневмоінструменту.

      До складу стенда входить автоматизований випробувальний модуль, що дозволяє виконувати такі випробування:

• перевірка заряджання магістральної частини на режимі «рівнинний»;
• перевірка м’якості дії магістральної частини;
• перевірка ступеня гальмування та відпуску магістральної частини;
• перевірка повного службового гальмування та відпуску магістральної частини на режимі
•   «рівнинний»;
• перевірка відпуску магістральної частини на режимі «гірський».

      Магістральна частина повітророзподільника фіксується на столі та виконується її розбирання. Під час демонтажу використовується як ручний інструмент з комплекту, так і пневматичний або електричний. Демонтовані вузли магістральної частини мають можливість кріплення на стенді для розбирання. Після дефектації та заміни непридатних деталей проводиться складання магістральної частини у зворотній послідовності. Відремонтована магістральна частина підключається до випробувального модуля для проведення випробувань. Результати випробувань виводяться на дисплей системи керування.

Технічні характеристики
