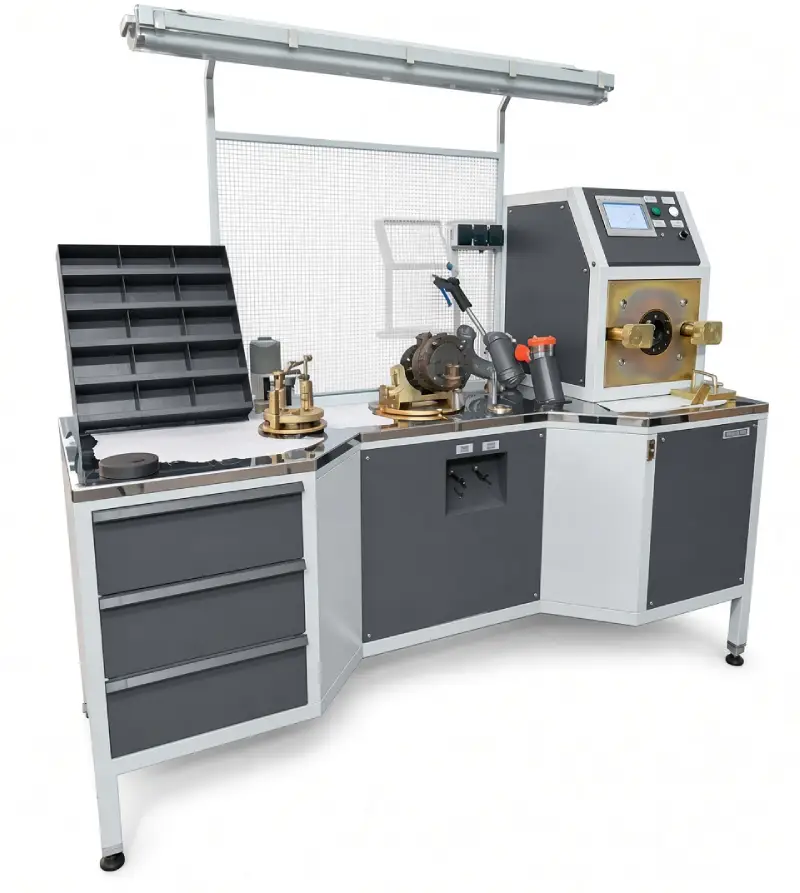

Стенда ремонту, контролю та випробувань головної частини розподільника повітря

Опис і принцип роботи

Основою стенда є слюсарний стіл із передбаченими на ньому пристосуваннями для фіксації корпусу головної частини повітророзподільника та його вузлів під час розбирання, дефектації, ремонту та складання. До складу стенда входять пристосування для розбирання та складання головної частини та її вузлів, набір спеціального інструменту, пневмопістолет для обдування, органайзер для дрібних деталей. На стенді передбачені місцеве освітлення, підведення електроенергії та стисненого повітря для підключення електро-, пневмоінструменту.

До складу стенда входить автоматизований випробувальний модуль, що дозволяє виконувати такі випробування:

• перевірка заряджання головної частини;
• перевірка м’якості дії головної частини;
• перевірка ступеня гальмування та щільності головної частини;
• перевірка тиску стисненого повітря в ТР;
• перевірка дії випускного клапана головної частини.

Головна частина повітророзподільника фіксується на столі та виконується її розбирання. Під час демонтажу використовується як ручний інструмент з комплекту, так і пневматичний або електричний. Демонтовані вузли головної частини мають можливість кріплення на стенді для розбирання. Після дефектації та заміни непридатних деталей проводиться складання головної частини у зворотній послідовності. Відремонтована головна частина підключається до випробувального модуля для проведення випробувань. Результати випробувань виводяться на дисплей системи керування.

Технічні характеристики
