Найменування обладнання: Стенд автоматичного зварювання хребтової балки з двотавром
Замовник: АТ «Тихвінський вагонобудівний завод»
Рік реалізації: 2013 р.
Продуктивність комплексу: 2,5 балки/година
Стенд автоматичного зварювання хребтової балки з двотавром є високотехнологічним комплексом обладнання, призначений для збирання, прихватки та зварювання двотавра з хребтовою балкою в автоматичному режимі. Система оснащена електромеханічною системою стеження, що забезпечує високу точність позиціонування та стабільну якість зварного шва.
До складу установки входять:
- електричне обладнання та система управління.
- основний стенд із фіксацією балки;
- транспортна система;
- зварювальні візки для переміщення автоматів та джерел живлення;
- портальний візок;
- пневматична шафа.
Технологічний процес
- Підготовка та фіксація заготовок. Хребтова балка встановлюється у стенд і фіксується у робочому положенні.
- Установка двотавра. Уловлювач позиціонує двотавр на балці, після чого подається команда на початок циклу.
- Центрування та прихватка. Візок переміщається вздовж стенда, виконуючи центрування та вертикальний притиск двотавра. Наступна за нею зварювальна установка виконує прихватні шви.

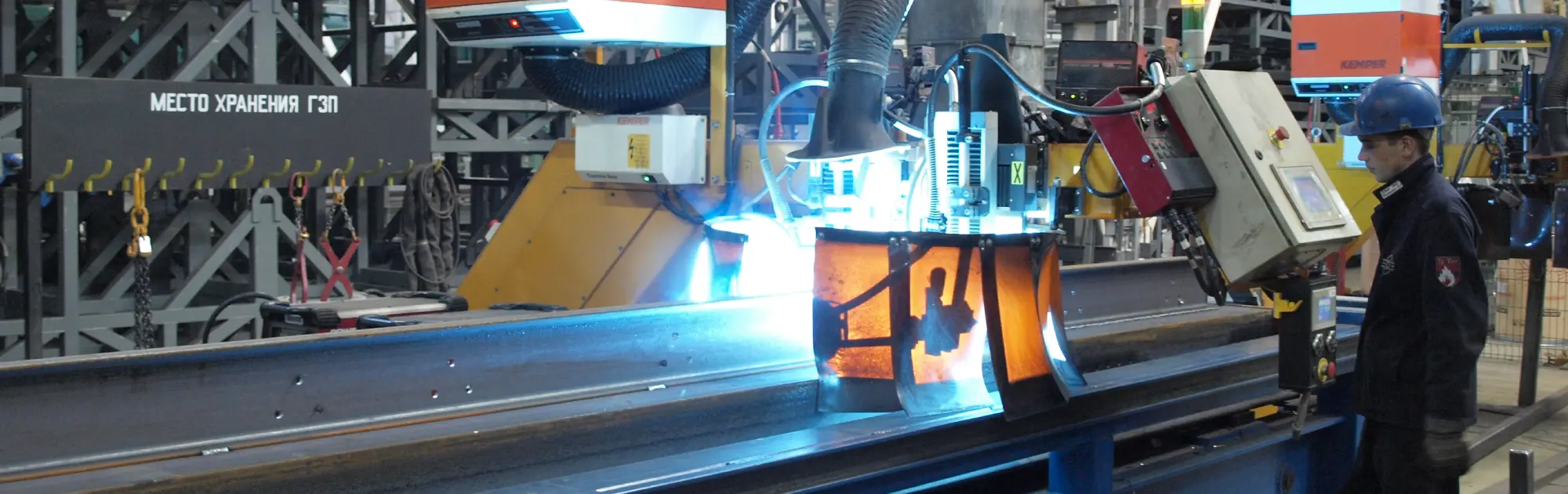

- Основне зварювання. Після завершення прихватки дві зварювальні установки починають одночасне приварювання двотавра:
- перша – від початку балки до середини,
- друга – від середини до кінця. Такий спосіб удвічі скорочує час зварювання та мінімізує зварювальні деформації.
- Завершення циклу. Після закінчення зварювання всі установки та візки повертаються у вихідне положення. Усі операції виконуються автоматично, без втручання оператора.
Переваги комплексу
- Повна автоматизація процесу зварювання;
- Висока точність складання та геометрії конструкції;
- Скорочення часу зварювання до 50%;
- Мінімальні деформації звареного виробу;
- Підвищення продуктивності та стабільності якості.
