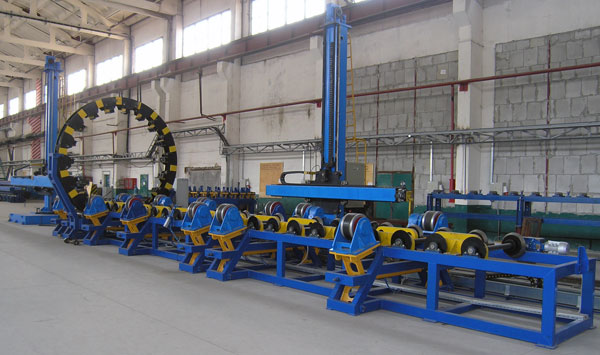

Стенд предназначен для сборки и сварки котла танк-контейнера.
Принцип работы: Элементы котла собираются в центраторе, производится их взаимная прихватка при помощи сварки, а затем заварка внутренних и наружных кольцевых швов.
Технические характеристики:
| 1. | Габаритные размеры собираемого изделия, мм | 6020х2410х2052 |
| 2. | Производительность, шт./год | 1000 |
| 3. | Грузоподъемность стенда, кг | 15000 |
| 4. | Конвейер продольного перемещения котла : | |
| тип | роликовый | |
| минимальная длина транспортируемого изделия, мм | 1000 | |
| скорость перемещения, м/мин | 8 | |
| мощность, кВт | 1,1 | |
| тип роликоопор | подъемные | |
| тип привода | пневматический | |
| давление воздуха, МПа | 0,6 … 0,8 | |
| 5. | Механизм выравнивания кромок кольцевых стыков: | |
| тип | центратор наружный клавишный | |
| привод клавишей | гидравлический | |
| усилие привода, кгс | 5000 | |
| привод вращения центратора | электромеханический | |
| мощность, кВт | 0,75 | |
| 6. | Установка для сварки внутренних швов: | |
| устройство подачи сварочной головки в зону сварки | поворотная колонна с подъемно-выдвижной штангой | |
| способ ведения сварочной горелки по шву | автоматический | |
| мощность электродвигателя, кВт | 1,5 | |
| тип механизма подъема штанги | электромеханический | |
| вертикальный ход, мм | 5000 | |
| мощность электродвигателя, кВт | 1,1 | |
| тип механизма горизонтального перемещения штанги | электромеханический | |
| горизонтальный ход штанги, мм | 3500 | |
| мощность электродвигателя, кВт | 0,75 | |
| 7. | Установка для сварки наружных швов: | |
| устройство подачи сварочной головки в зону сварки | поворотно-передвижная колонна с подъемно-выдвижной штангой | |
| способ ведения сварочной горелки по шву | автоматический | |
| тип механизма продольного перемещения колонны | электромеханический | |
| ход тележки, мм | 10000 | |
| скорость перемещения , м/мин | 1,5 | |
| тип механизма поворота колонны | электромеханический | |
| мощность электродвигателя, кВт | 1,5 | |
| тип механизма подъема штанги | электромеханический | |
| вертикальный ход, мм | 4000 | |
| мощность электродвигателя, кВт | 1,1 | |
| тип механизма горизонтального перемещения штанги | электромеханический | |
| горизонтальный ход штанги, мм | 1000 | |
| мощность электродвигателя, кВт | 0,75 | |
| 8. | Установленная мощность, кВт | 16,95 |
| 9. | Габаритные размеры, мм | 26365х5925х5900 |
| 10. | Масса стенда, кг | 20500 |
