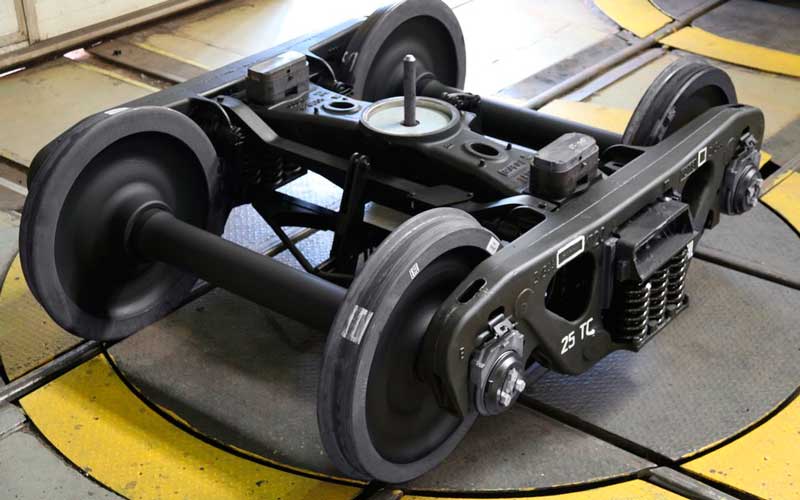

Поворотный круг для тележек
Круг поворотный предназначен для поворота вагонной тележки на 90°.
Технические характеристики:
|
1. |
Грузоподъемность, т |
5 |
|
2. |
Угол поворота, ° |
90 |
|
3. |
Тип привода поворота |
пневматический |
|
диаметр пневмоцилиндра, мм |
200 |
|
|
ход штока пневмоцилиндра, мм |
360 |
|
|
рабочее давление, МПа |
0,6…0,8 |
|
|
объемный расход сжатого воздуха за один цикл работы (двойной ход) пневмоцилиндра, м³/цикл |
0,02 |
|
|
4. |
Тип привода упоров |
пневматический |
|
диаметр пневмоцилиндра, мм |
40 |
|
|
ход штока пневмоцилиндра, мм |
100 |
|
|
рабочее давление, МПа |
0,6…0,8 |
|
|
объемный расход сжатого воздуха за один цикл работы (двойной ход) пневмоцилиндра, м³/цикл |
0,001 |
|
|
5. |
Габаритные размеры, мм: |
|
|
диаметр |
3200 |
|
|
высота |
797 |
