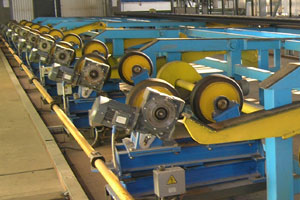

Рольганг для поступательно-вращательного перемещения труб

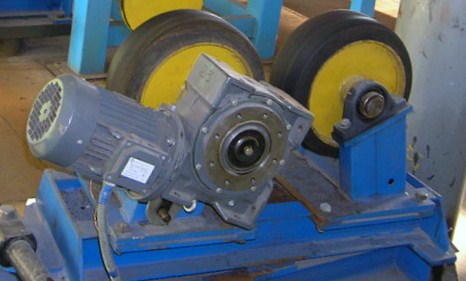

Рольганг состоит из рамы, роликоопор холостых, роликоопор приводных, механизма поворота и тяг. Рама представляет собой сварную металлоконструкцию и обеспечивает крепление составных частей рольганга в одно целое и крепление самого рольганга к полу цеха с помощью фундаментных болтов. Роликоопора холостая обеспечивает поддержку трубы при ее транспортировке и состоит из двух поворотных кронштейнов, несущих на себе ролики, поворотного основания и стопора. Соединенная роликоопора с рамой с помощью оси. Поворотные кронштейны обеспечивают изменение расстояния между роликами в зависимости от диапазона диаметров транспортируемых труб и фиксируются в нужном положении с помощью стопора.

Применение

Рольганги используются для транспортировки труб и круглого проката на технологических операциях, при которых нужно, не считая поступательного движения, проводить вращение трубы вокруг собственной оси.
Рольганги применяются при дробеметной очистке, ультразвуковой дефектоскопии, мойке, покраске и нанесении наружного покрытия на трубы.

Достоинства и опции

Роликоопоры могут быть как металлические, так и с полиуретановым покрытием;
Визуализация операций в панели управления оператора.

Применяемые комплектующие

SEW EURODRIVE — приводы, Германия
SIEMENS - элементы автоматизации, Германия.
SKF – подшипники
SICK — датчики, сканеры, Германия.
OMRON — датчики и частотные преобразователи, Япония.

Монтаж и сервис

НПФ "Техвагонмаш" предоставляет услуги:

Монтажные и пусконаладочные работы поставляемого оборудования;
Обучение работников Заказчика;
Сервисное обслуживание.
