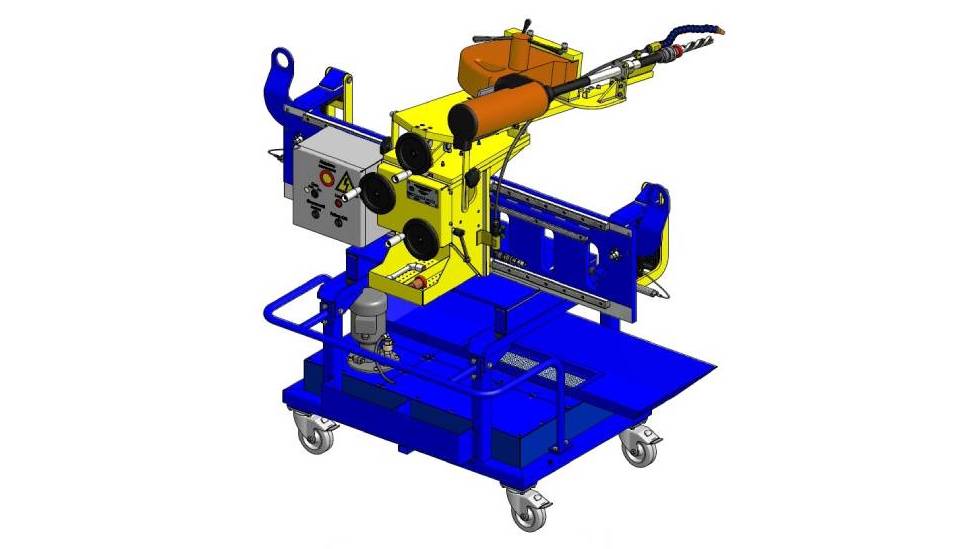

Сверлильная система предназначена для обработки отверстий лап котла и рамы вагон-цистерны.
Сверлильная система представляет собой съемное технологическое приспособление, обеспечивающие обработку отверстий лап котла и рамы вагон-цистерны.
Сверлильная система состоит из:
- сверлильной установки;
- установки сбора СОЖ и стружки.
Принцип работы
Сверлильная установка устанавливается на раму вагона с помощью гидравлического штабелера или кран балки. На раме вагон-цистерны сверлильная установка фиксируется при помощи зажимов гаечным ключом. С помощью установки производится последовательная многоинструментальная обработка отверстия (сверление, зенкерование и развертывание или сверление и развертывание) за один установ. Для быстрой смены инструмента предусмотрен быстросменный патрон. Обработка отверстий производится с применение СОЖ. Управление питанием установки осуществляется с электрошкафа. Управление сверлильным агрегатом (переключение редуктора частоты вращение, плавное уменьшение частоты вращение, переключение направления вращения, пуск и останов двигателя главного движения резания) осуществляется на пульте управления.
Технические характеристики
| 1. | Mах. диаметр сверла, мм | 25 |
| 2. | Мощность, кВт | 2000 |
| 3. | Ход, мм | 145 |
| 4. | Полный диапазон хода, мм | 258 |
| 5. | Подача сверла | автоматическая |
Комплекс услуг включает:
- присутствие нашего специалиста, при монтаже оборудования представителями клиента, в течение определенного времени;
- организацию и контроль процесса монтажа;
- проведение пусконаладочных работ и настройку параметров оборудования.
