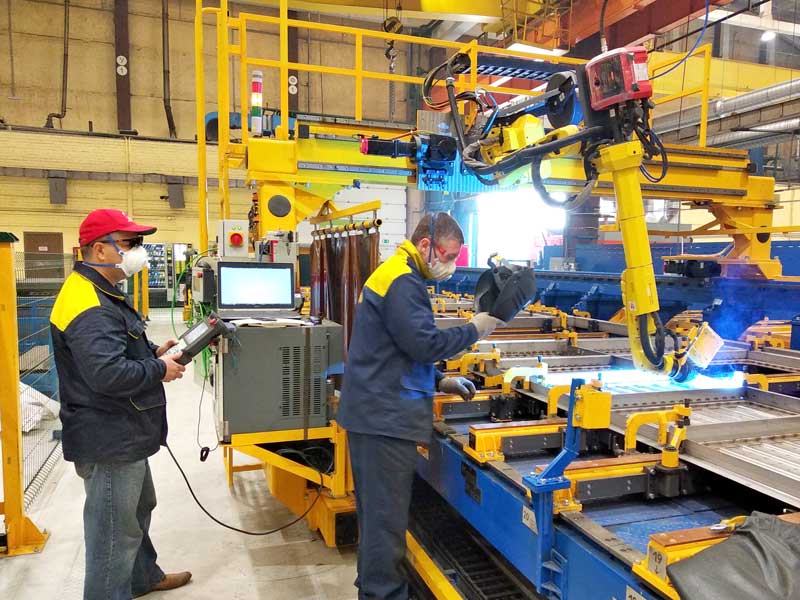

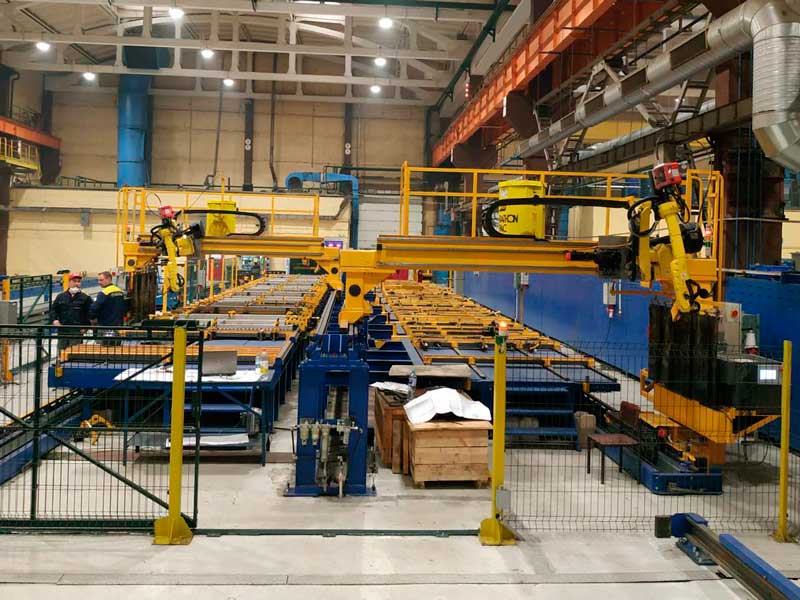

Роботизированный комплекс предназначен для сборки и сварки левых и правых боковин кузова вагона метрополитена.
Это полностью автоматизированная система, разработанная с учётом индивидуальных требований заказчика и особенностей производства. Комплекс обеспечивает высокую точность, повторяемость и качество сварных швов при минимальном участии оператора, что позволяет значительно повысить производительность, снизить трудозатраты и исключить влияние человеческого фактора на качество изделия.
Мы проектируем и производим комплексные роботизированные линии «под ключ» — от инженерной разработки и изготовления оборудования до монтажа, пусконаладки и обучения персонала.

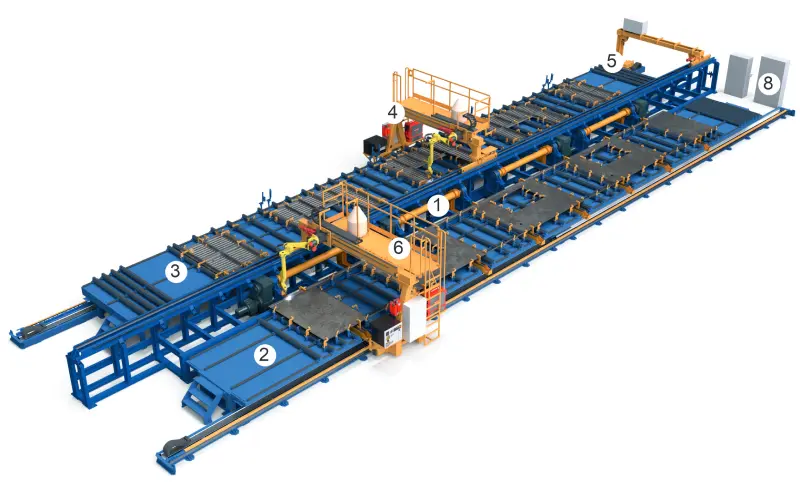

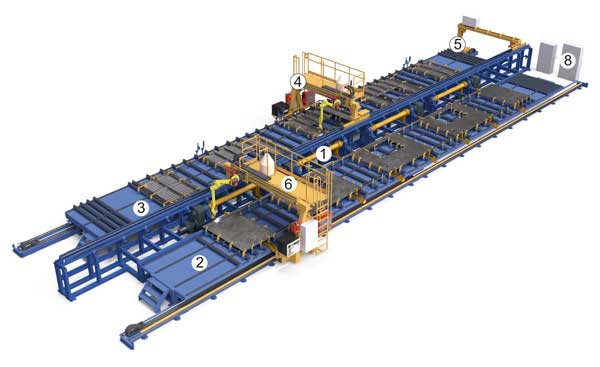

Схема комплекса
- Кантователь рычажный
- Универсальный стенд сборки, сварки
левых и правых боковин в нормальном положении - Универсальный стенд сборки, сварки
левых и правых боковин в обратном положении - Портал с роботом для сварки боковин
- Прижимной портал
- Портал с роботом для сварки боковин
- Ограждение
- Электрооборудование
Технические характеристики:
| 1. | Собираемое изделие | боковины кузова вагона метрополитена |
| 2. | Тип стенда | переналаживаемый |
| 3. | Принцип фиксации деталей | механический |
| 4. | Принцип переналадки стенда | механический |
| 5. | Принцип управления стендом | пульт управления |
| 6. | Способ кантовки изделия | встроенный кантователь |
| 7. | Робот сварочный | FANUC |
| 8. | Сварочное оборудование | Fronius |
Безопасность
Лазерный барьер для защиты персонала
Предназначен для контроля отсутствия персонала в опасных зонах при работе оборудования. В случае пересечения безопасного периметра персоналом останавливает работу оборудования.
Защитное ограждение
Защитное ограждение, состоящее из каркаса с закрепленными на нем шторами вокруг роботизированного сварочного комплекса, предоставляет защиту обслуживающего персонала и окружающих от прямого и отраженного опасного инфракрасного и ультрафиолетового излучения, возникающих в процессе сварки
ЗИП
Расширенный комплект ЗИП на 12 месяцев работы
Включает в себя набор компонентов, требующих регулярной замены, обеспечивая, как минимум, 12 месяцев работы установки.
