Ванна для фосфатирования муфт

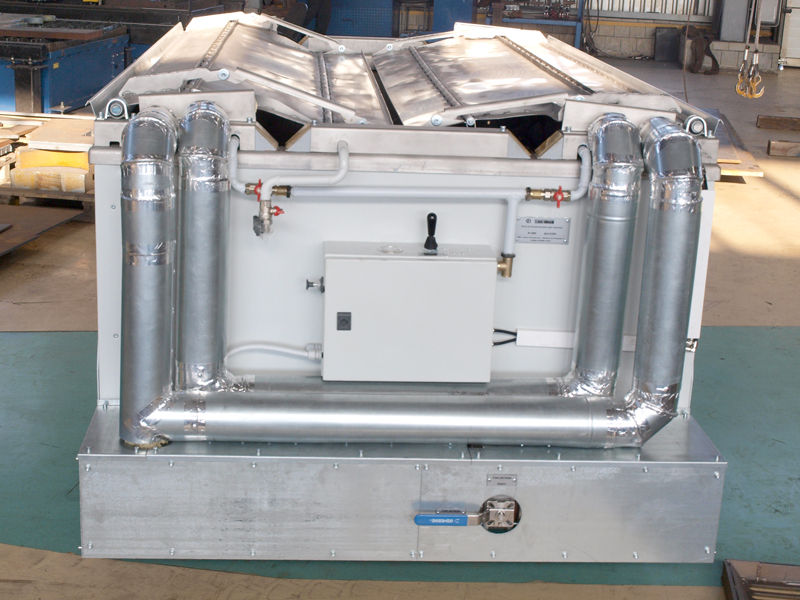

Ванна состоит из основной конструкции. Внутри нее размещены два паровых регистра, которыми осуществляется подогрев рабочей жидкости, и четыре отбойника, предохраняющие от повреждений регистры во время помещения в ванну подвески с муфтами. Ванна имеет барботеры, предназначенные для перемешивания рабочей жидкости и получение равномерной концентрации фосфатирующего раствора.

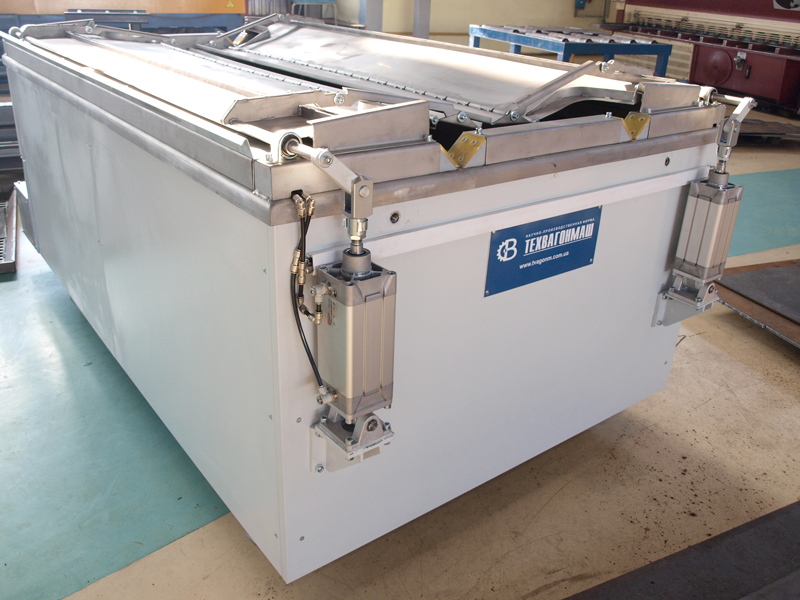

Часть барботера расположена внутри парового регистра для предварительного нагрева воздуха подаваемого в фосфатирующий раствор. Сверху ванны имеются места для установки подвески с муфтами. Ванна снабжена откидывающейся крышкой с пневмоприводом. К тройнику подключается сжатый воздух давлением 0,4 мПа, который используется для осуществления барботажа и приведения в действие пневмопривода крышки ванны.
Технические характеристики:
|
1. |
Объём ванны , не менее, л |
2200 |
|
2. |
Рабочий объём ванны, не менее, л |
2050 |
|
3. |
Время подогрева рабочей жидкости, с 10ºС, ч |
2,5 |
|
4. |
Температура раствора в рабочем режиме, ºС |
95 |
|
- диапазон рабочей температуры, ºС |
±3 |
|
|
5. |
Энергоноситель: |
пар низкого давления |
|
- давление, мПа |
0,4 |
|
|
- температура, ºС |
140 |
|
|
- расход, кг/ч |
1500 |
|
|
6. |
Подогрев рабочей жидкости: |
регистр паровой |
|
- количествово регистров, шт |
2 |
|
|
- диаметр труб регистров |
76 |
|
|
7. |
Напряжение питания электрооборудования, В |
220+N+PE |
|
- мощность, кВт |
1 |
|
|
8. |
Привод перемещения крышки |
пневматический |
|
9. |
Габаритные размеры ванны: |
2823х1500х1101 |
