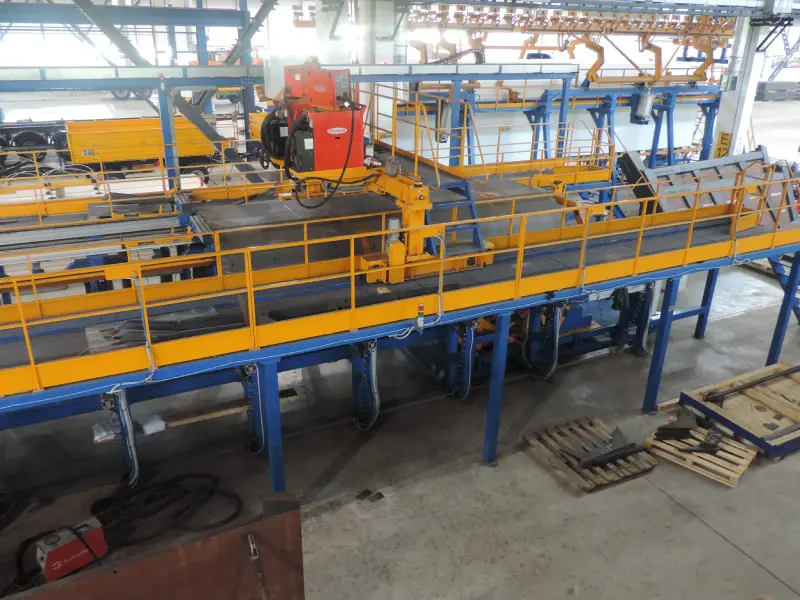

Универсальный стенд сборки кузова самосвала

Универсальный стенд сборки кузова самосвала

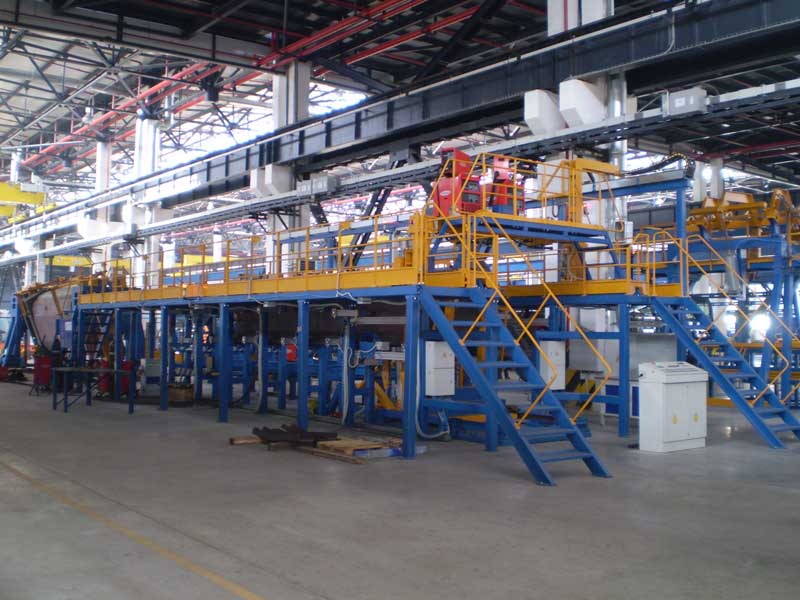

Монтаж и сборка кузовов самосвалов происходит на универсальном переналаживаемом стенде сборки кузовов. На стенде возможно собирать самосвальные кузова округлой формы длиной до 6000 мм и высотой до 2100 мм.

Стенд представляет собой стапель, по которому движется прижимной портал и на котором установлена наклонная рамка задающая угол наклона торцевой стены собираемого кузова. Так же в стенд входит тележка установки торцевой стены.

Видео


Технические характеристики:


1.

Пространственное положение сборки изделия

обратное

2.

Длина изделия (по донышку) (мин/макс), мм

5000 / 8000

3.

Мин. внутренняя ширина изделия, мм

2155

4.

Макс. внешняя ширина изделия, мм

2715

5.

Высота изделия (по боковой стене) (мин / макс), мм

1120 / 2070

6.

Угол наклона передней стенки изделия (мин / макс), град

0 / 15

7.

Регулировка наклона передней стенки

бесступенчатая

8.

Тип прижимов и досылателей

пневматический

9.

Рабочее давление в пневмосистеме, МПа

0,6…0,7
