Сварочные кантователи с подъёмными центрами

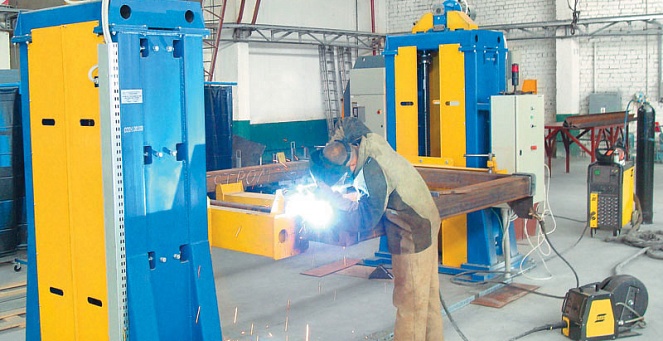

Сварочные кантователи с подъёмными центрами серии КПЦ предназначены для позиционирования, подъёма и вращения протяжённых и крупногабаритных металлоконструкций в процессе сварки. Изделие зажимается с двух сторон — ведущей бабкой и регулируемой поддерживающей бабкой — и вращается вокруг горизонтальной оси, что обеспечивает сварку всех швов в нижнем положении. Это исключает сварку в потолочном положении, снижает утомляемость сварщика и стабильно обеспечивает высокое качество соединений.

Техвагонмаш проектирует и изготавливает кантователи КПЦ грузоподъёмностью от 4 до 30 тонн в стандартном исполнении, а нестандартные конструкции позволяют довести грузоподъёмность до 40 тонн и выше. Каждый кантователь разрабатывается в соответствии с европейскими требованиями безопасности, проходит испытание перегрузкой 125% перед отгрузкой и в стандартной комплектации оснащён световой и звуковой сигнализацией.

Серия КПЦ создана для наиболее требовательных применений в вагоностроении, производстве тягового подвижного состава, автомобилестроении, изготовлении сосудов давления и металлургии — отраслей, где масса, длина изделий и требования к точности исключают любой компромисс.

Области применения

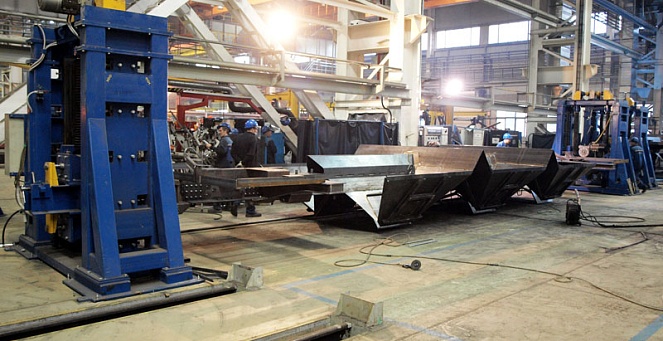

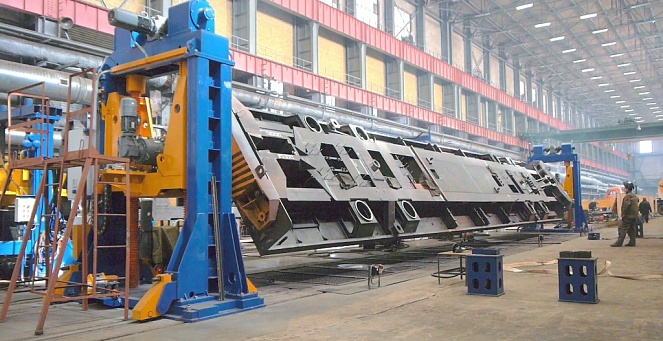

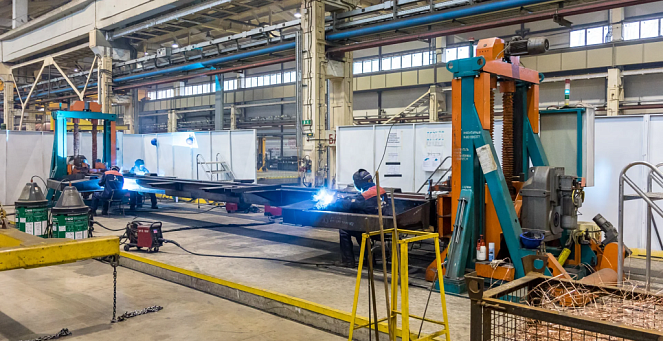

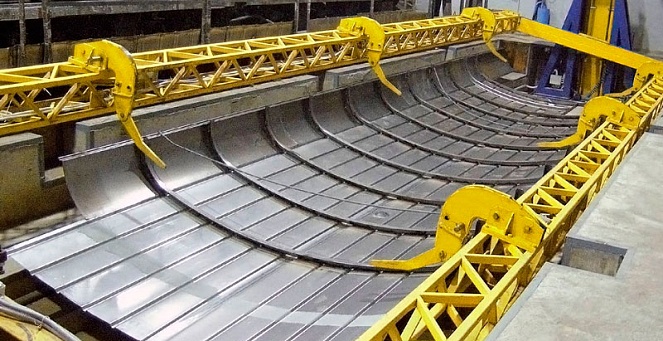

Вагоностроение и производство подвижного состава. Кантователи рассчитаны на самые тяжёлые и длинные конструкции в отрасли: рамы грузовых и пассажирских вагонов, рамы локомотивов, рамы тележек. В числе реализованных проектов — кантователи для рам тепловозов грузоподъёмностью 30 т и рам электровозов по нестандартному ТЗ (40 т).

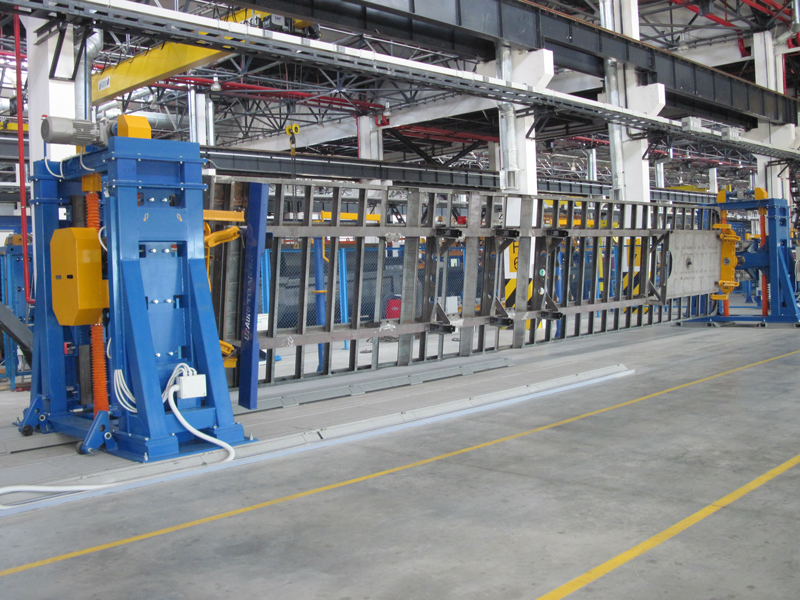

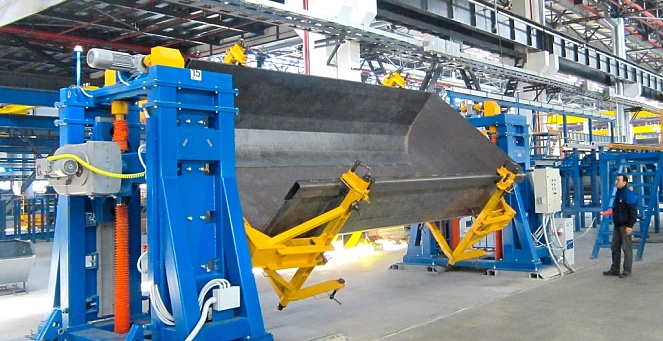

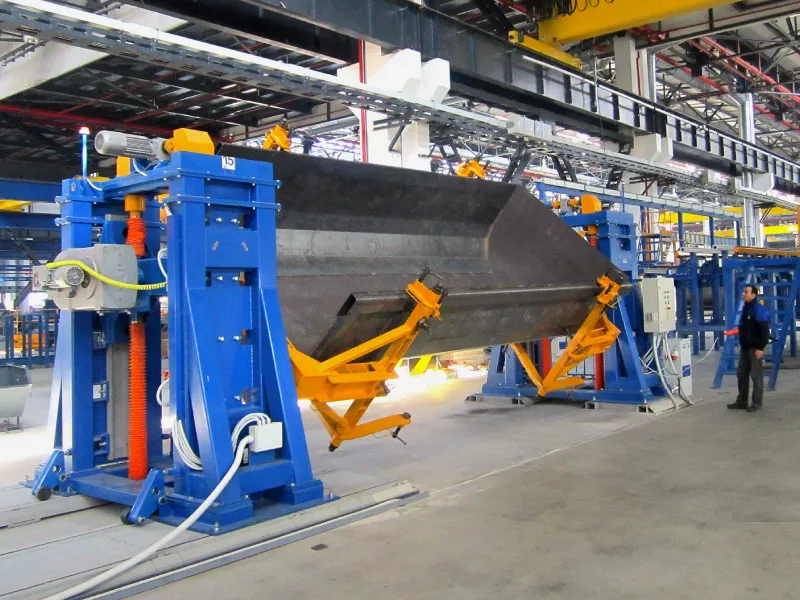

Производство коммерческих автомобилей и прицепной техники. Рамы полуприцепов, кузова самосвалов, автоцистерны и рамы автобусов — типичные изделия в диапазоне 6–15 т. Возможность сварки или болтового крепления оснастки на планшайбу ведущей бабки позволяет использовать один кантователь для нескольких типоразмеров кузовов.

Металлургия и сосуды давления. Крупногабаритные трубы, теплообменники, сосуды давления и корпуса реакторов требуют стабильного вращения на 360° с регулируемой скоростью. Кантователи серии КПЦ грузоподъёмностью 15–30 т перекрывают большинство промышленных применений в данном сегменте.

Специальная техника и оборонная промышленность. Корпуса бронированных машин и рамы военного транспорта относятся к диапазону 10–20 т и нередко требуют нестандартных зажимных интерфейсов из-за особенностей геометрии корпуса — области, в которой Техвагонмаш имеет опыт реализованных проектов.

Интеграция в роботизированные сварочные комплексы. Ось вращения ведущей бабки серии HTP рассчитана на синхронизацию с контроллерами роботов Fanuc, KUKA, ABB и Yaskawa в качестве внешней сервооси. Комплектные роботизированные ячейки — в разделе «Роботизированные сварочные комплексы».

Конструктивные исполнения

Кантователи выпускаются в пяти стандартных конструктивных исполнениях под различные компоновки производственных участков и типы изделий:

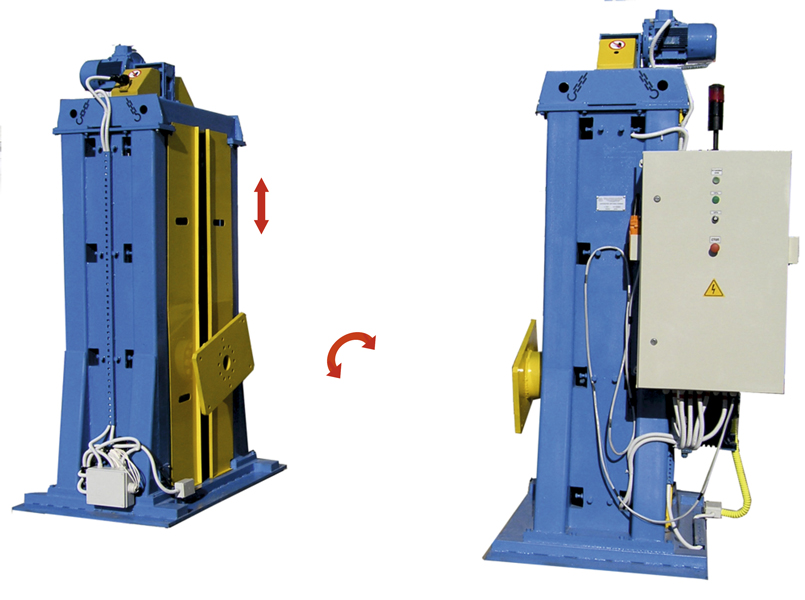

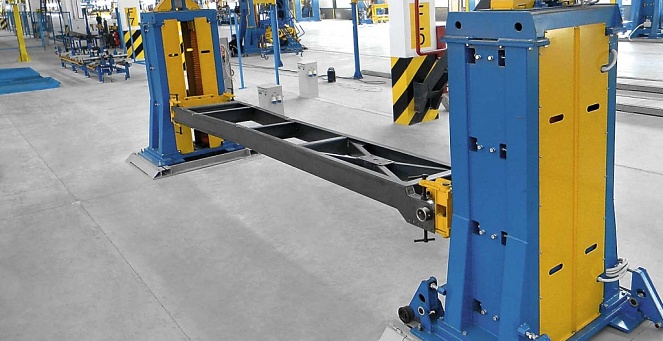

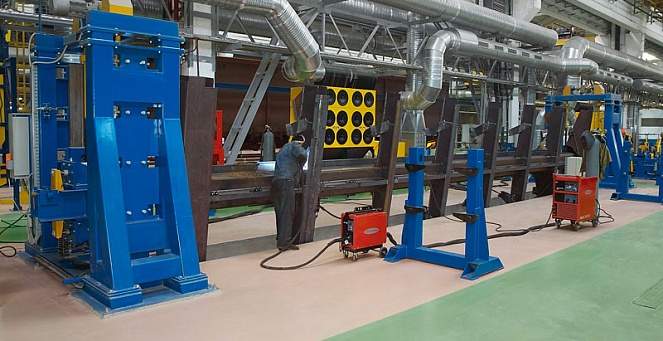

• Приводная стойка + поддерживающая (холостая) стойка — стандартное исполнение для большинства рам и кузовов.
• Две ведущие стойки — для особо длинных металлоконструкций, где крутящий момент необходимо прикладывать с обоих торцов во избежание скручивания.
• Две неподвижные стойки — упрощённое и более экономичное исполнение для серийного производства изделий фиксированной длины.
• Неподвижная + подвижная стойка (на рельсовом приводе) — для работы с изделиями разной длины или при ограниченной площади цеха.

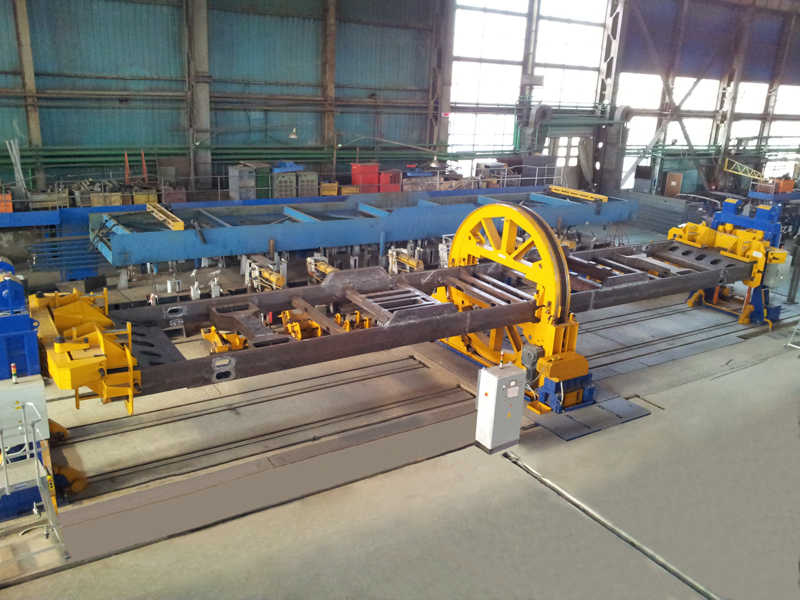

• Исполнение с опорным кольцом — для конструкций с центральным полым сечением или при ограниченном доступе к торцам изделия.

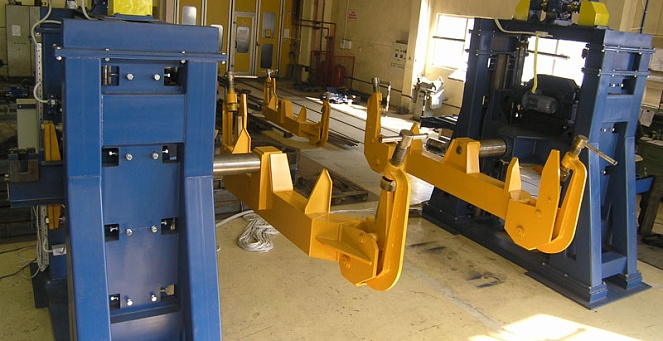

По запросу поставляются варианты только с вращением или только с подъёмом. Все исполнения могут комплектоваться оснасткой и зажимными устройствами, разработанными под конкретное изделие.

Технические характеристики и преимущества

• Соответствие европейским требованиям безопасности, испытание перегрузкой 125% перед отгрузкой.
• Готовность к интеграции с роботом: ось вращения ведущей бабки синхронизируется с контроллерами ведущих производителей сварочных роботов в режиме внешней сервооси.
• Работа с изделиями переменной длины: подвижная поддерживающая бабка на рельсовой направляющей для быстрой переналадки.
• Планшайба под оснастку: возможность сварки или болтового крепления зажимных устройств для несимметричных и сложных изделий.
• Проектирование под ТЗ заказчика: смещённый центр тяжести, гибкость конструкции, нестандартная высота центров — решаются на этапе проектирования.
• Световая и звуковая сигнализация в стандартной комплектации на всех исполнениях.
• Синхронный подъём: обе колонны поднимаются и опускаются одновременно, сохраняя соосность на протяжении всего хода.

Технические характеристики:

Как подобрать модель

Грузоподъёмность определяется суммарным весом изделия, оснастки и зажимных устройств, а не только «голого» изделия. Если расчётный вес близок к границе между двумя моделями, выбирайте модель с большей грузоподъёмностью — с запасом на динамические нагрузки при вращении и возможное добавление оснастки в будущем.

Для нестандартных применений — эксцентричные нагрузки, особо длинные изделия, интеграция с мостовым краном или транспортом — свяжитесь с инженерным отделом, предоставив габариты изделия, массу и применяемый сварочный процесс. Мы подтвердим конфигурацию и подготовим предварительный планировочный чертёж.

Почему Техвагонмаш

Научно-производственная фирма «Техвагонмаш» с 1965 года проектирует и изготавливает специализированное сварочное и сборочное оборудование для предприятий транспортного машиностроения. Позиционеры покидают производство только после полного приёмо-сдаточного испытания с циклом перегрузки 125% — не просто функциональной проверки.

• Более 35 лет разработки специализированного оборудования для производителей железнодорожного, тягового и коммерческого транспорта.
• Поставки позиционеров предприятиям в Украине, Германии, Польше, Чехии, странах Балтии и других рынках.
• Комплектные поставки «под ключ»: позиционер + робот + источник сварки + защитная ячейка + интеграция с MES — от одного поставщика.
• Собственный конструкторский отдел: нестандартная высота центров, полый шпиндель, интерфейс с мостовым краном, нестандартные зажимные устройства — всё разрабатывается под ТЗ заказчика.
• CE-сертификация. Стандартные модели серии HTP соответствуют требованиям Директивы ЕС по машинному оборудованию.
• Послепродажное сопровождение: запасные части, шефмонтаж, обучение персонала.

Запросить коммерческое предложение

Ваше имя

Ваше предприятие

Телефон

Email

Сообщение

Отправить

Your form submitted successfully!

Sorry! your form was not submitted properly, Please check the errors above.

Фото кантователей

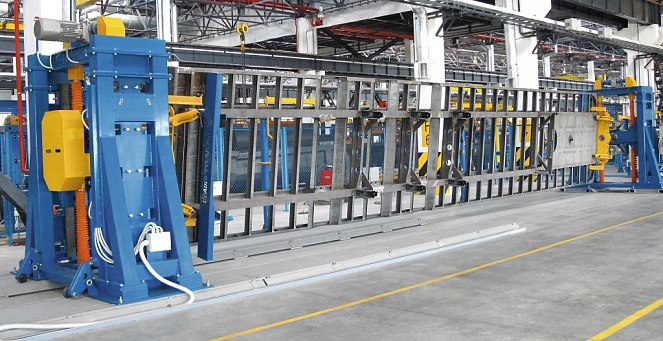

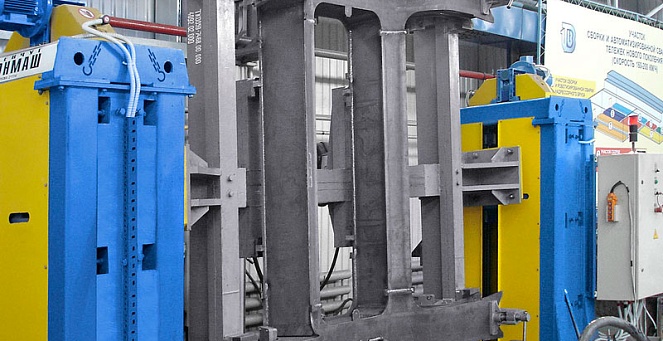

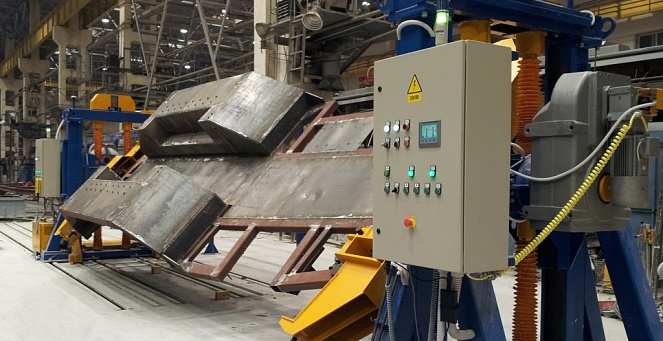

Кантователь серии КПЦ в работе
