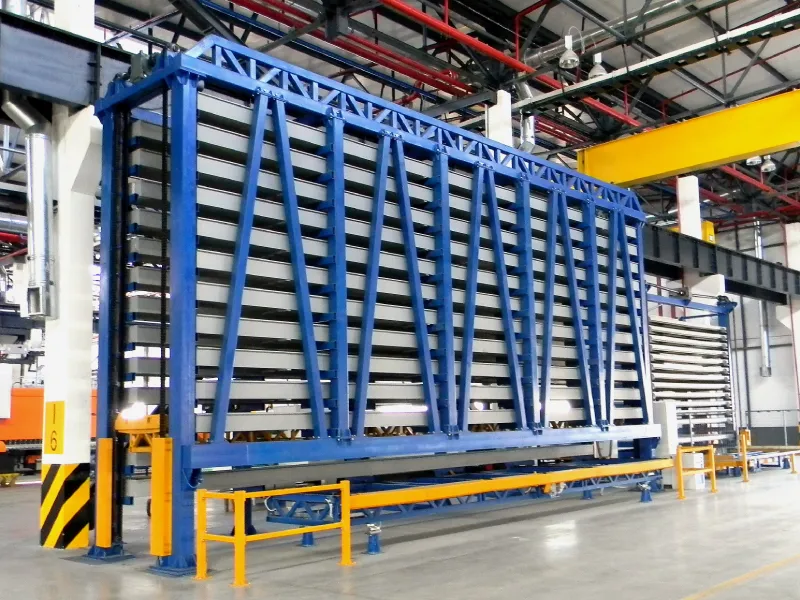

Автоматизированный склад профильного металлопроката — это механизированная система хранения длинномерных материалов в специальных кассетах с автоматической адресацией, учётом и выдачей по требованию производства. В отличие от напольного или стеллажного хранения, автоматизированный склад исключает ручной поиск материала, работу крана на подаче и риск повреждения проката при перекладке.
НПФ «Техвагонмаш» проектирует и изготавливает автоматизированные склады профильного металлопроката индивидуально под каждого заказчика: с учётом сортамента продукции, габаритов здания, производительности цеха и требований к интеграции с существующими системами учёта и управления производством.
Видео
Преимущества автоматизированного склада металлопроката
Переход от напольного хранения к механизированному складу даёт измеримый экономический эффект уже в первые месяцы эксплуатации:
- Сокращение складской площади до 60% — вертикальное хранение в кассетах заменяет протяжённые напольные стеллажи и штабели.
- Ускорение подачи металла в производство — нужная кассета подаётся на станцию выдачи менее чем за 2 минуты без участия крановщика и стропальщика.
- Полный учёт складских запасов — каждая кассета отслеживается по весу и, при необходимости, по RFID-метке или штрих-коду. Остатки видны в WMS или ERP в режиме реального времени.
- Сокращение численности обслуживающего персонала — один оператор обеспечивает загрузку и выдачу без специализированной техники на рядовых операциях.
- Повышение безопасности труда — длинномерный материал не лежит на полу, не складируется в неустойчивые пачки; датчики перегрузки и перекоса кассет предотвращают аварийные ситуации.
- Упрощение технологического маршрута — встроенный межоперационный транспорт подаёт металл напрямую к оборудованию для резки, гибки, пробивки или сварки.
Области применения автоматизированных складов длинномерного металла
Механизированные склады Техвагонмаш внедряются на предприятиях, где точность, производительность и интеграция с производственными линиями являются критически важными требованиями.
Вагоностроение и производство подвижного состава
Хранение балок, швеллеров, уголков и труб для сборки рам, тележек и кузовов вагонов. Автоматическая подача к роботизированным сварочным комплексам и дробеметным установкам исключает простои из-за ожидания крана.
Металлообработка и металлоторговля
Высокооборотные склады с одновременным хранением широкого сортамента: квадратный и круглый прокат, трубы, полоса, уголок, швеллер. WMS отслеживает остатки мерных отрезков после порезки, снижая потери металла и пересортицу.
Тяжёлое и транспортное машиностроение
Крупногабаритные конструктивные элементы — лонжероны, поперечины, усилители — хранятся в кассетах длиной до 12,5 метра и подаются непосредственно в сборочные кондукторы или прессы для гибки.
Автомобилестроение и прицепная техника
Профильные секции рам и поперечин хранятся в компактном автоматизированном складе вблизи сварочного цеха с автоматической подачей к кантователям и вращателям.
Технические характеристики:
| Грузоподъемность склада, кг | 27000 | 54000 |
| Грузоподъемность кассеты, кг | 1500 | 3000 |
| Количество кассет, шт | 18 | 18 |
| Внутренние размеры кассеты, мм | 6450 х 600 х 240 | 12450 х 600 х 240 |
| Скорость подъема-опускания траверсы, м/мин | 14 | 14 |
| Тип тягового устройства | цепной | цепной |
| Скорость перемещения кассеты, м/мин | 6 | 6 |
| Габариты склада, мм | 7520 х 3515 х 5860 (Н) | 13120 х 3515 х 5870 (Н) |
Запросить коммерческое предложение
Конфигурирование системы хранения
Каждый склад НПФ «Техвагонмаш» проектируется индивидуально под сортамент заказчика, параметры здания и требования к пропускной способности. Основные конфигурационные параметры:
Грузоподъёмность и размеры кассет
Стандартные исполнения: кассеты длиной 6 450 мм и 12 450 мм, грузоподъёмность кассеты 1 500 кг или 3 000 кг соответственно. Общая грузоподъёмность склада — 27 и 54 тонны в стандартных модификациях; большая ёмкость проектируется по запросу. Высота и ширина ячейки адаптируются под нестандартные поперечные сечения прокатных профилей.
Кран и захватные приспособления

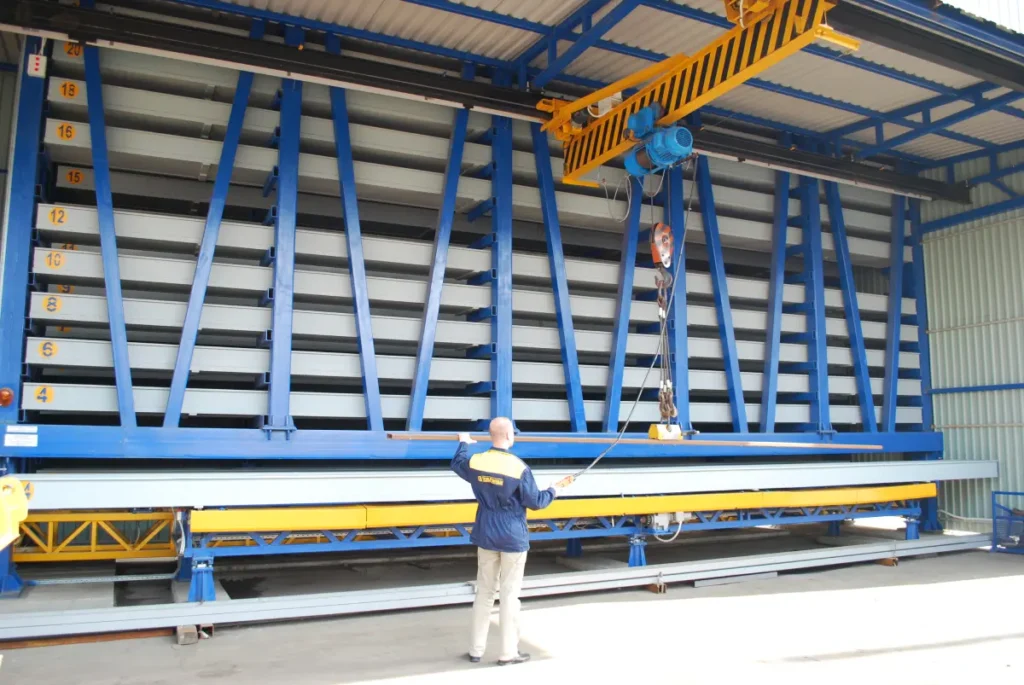

Склад может комплектоваться встроенным мостовым краном с магнитными или механическими прихватами для хранения уголка, полосы и других материалов, которые не удерживаются стандартной цепной строповкой. Это исключает необходимость в отдельном цеховом кране для загрузки склада.
Межоперационный транспорт
Рольганги, шаттлы и транспортные тележки стыкуются со станцией выдачи склада и подают металлопрокат к термической или механической резке, пробивным прессам, гибочным машинам или сборочным стендам. Транспортная система синхронизирована с контроллером склада для исключения ручного перемещения между выдачей и обработкой.
Уровень автоматизации и управления
Базовый: ПЛК-управление с пультом оператора и ручным режимом. Расширенный: модуль WMS с базой данных инвентаря, учётом мерных остатков и интеграцией с производственными заданиями. Корпоративный: интерфейс с ERP (1С, SAP или системой заказчика) с онлайн-контролем остатков, отчётами по расходу металла и сигналами пополнения запасов.
Пример реализованного проекта
Заказчик: Вагоностроительное предприятие, Украина
Задача: Металлопрокат (швеллер, уголок, трубы) хранился на напольных стеллажах, занимая более 1 200 м² цехового пространства. Подача к сварочной линии занимала 25–40 минут и требовала 2–3 работников в смену.
Решение: Двухсекционный автоматизированный склад профильного металлопроката грузоподъёмностью 54 т с рольгангом подачи к участку резки. Модуль WMS интегрирован с производственной системой предприятия.
Результат: Площадь хранения сокращена с 1 200 до 420 м². Время подачи металла к участку резки — менее 3 минут. Численность персонала на участке хранения сокращена с 3 человек до 1.
