Линия окраски железнодорожных колес
Линия предназначена для проведения технологических операций по подготовке поверхности и нанесению эксплуатационного покрытия на железнодорожные колеса. Линия является переналаживаемой и обеспечивает нанесение покрытия на колеса пяти типоразмеров.
Видео
|

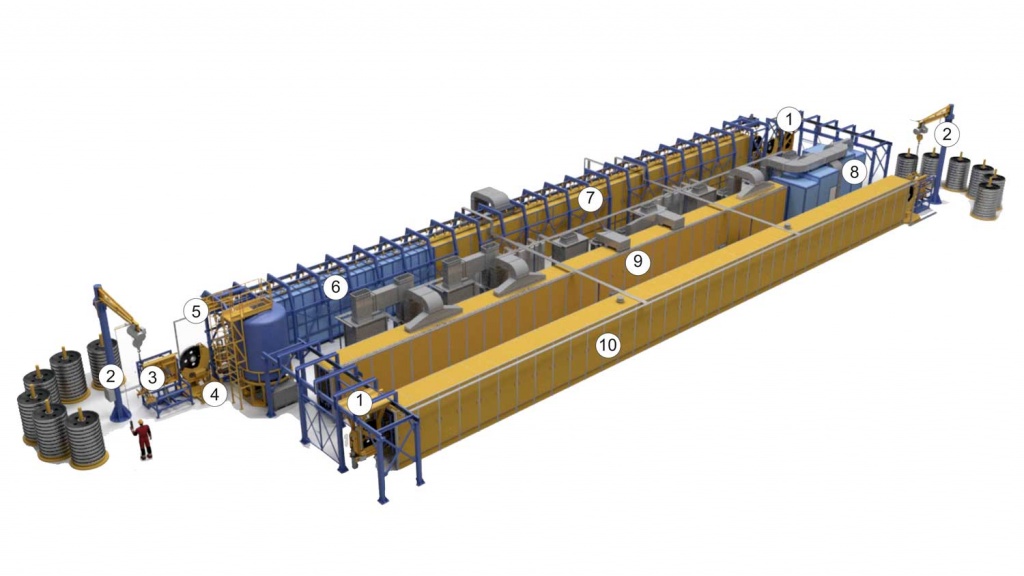

1. Передаточная тележка 2. Манипулятор 3. Опрокидыватель 4. Пост осмотра ОТК 5. Транспортная система |
6. Камеры мойки 7. Камеры сушки 8. Камера окраски 9. Камера активной сушки 10. Камера нормализации и охлаждения |
Технические характеристики:
|
1. |
Характеристика изделия: |
|
|
наименование |
колесо железнодорожное |
|
|
диаметр, мм |
750, 850, 920, 1000, 1256 |
|
|
масса, кг |
223…1000 |
|
|
2. |
Производительность, шт / час |
15 |
|
3. |
График работы линии |
Двухсменный, круглосуточный, без выходных |
|
4. |
Положение колеса в линии |
вертикальное |
|
5. |
Метод нанесения покрытия |
безвоздушное распыление |
|
6. |
Давление воздуха в пневмосети, МПа |
0,7…0,8 |
|
7. |
Расход воздуха, м³/ч |
60 |
|
8. |
Метод подготовки поверхности колес перед окраской |
обмывка водой |
|
9. |
Давление воды, МПа |
0,2 |
|
10. |
Объем циркулируемой воды, м³ |
3,40 |
|
11. |
Цикл использования воды |
замкнутый с автоматической подпиткой |
|
12. |
Механизм подачи воды на колесо |
насос, через форсунки |
|
13. |
Принцип подачи колеса вдоль линии |
шаговый |
|
14. |
Установленная мощность, кВт |
835 |
|
15. |
Габаритные размеры, мм |
48900х14760х6245 |
|
16. |
Масса, кг |
86230 |
