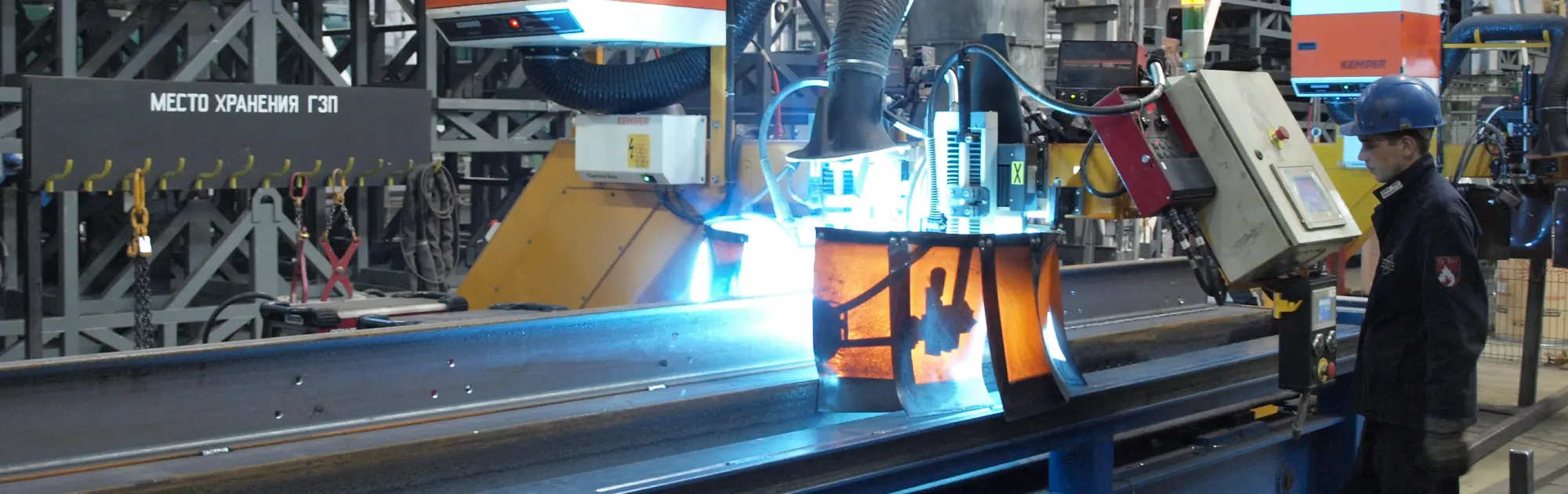

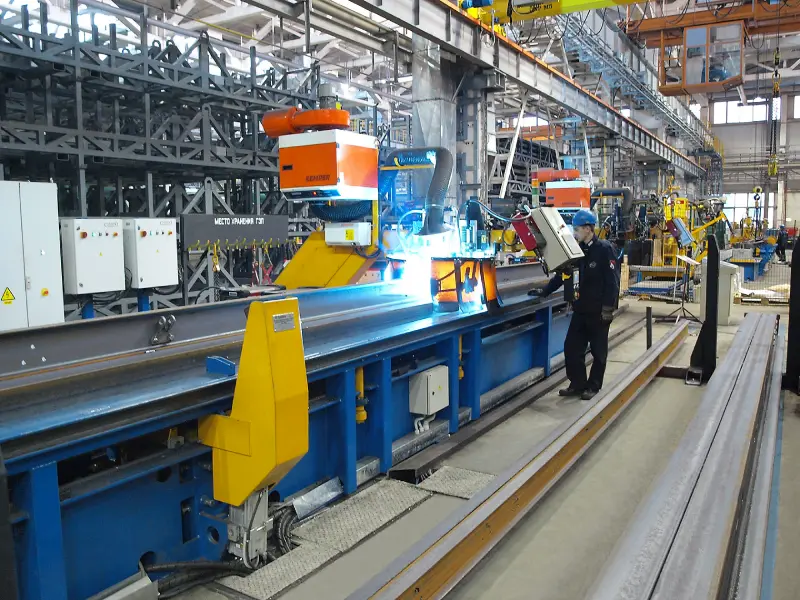

Наименование оборудования: Стенд автоматической сварки хребтовой балки с двутавром
Заказчик: АО «Тихвинский вагоностроительный завод»
Год реализации: 2013 г.
Производительность комплекса: 2,5 балки/час

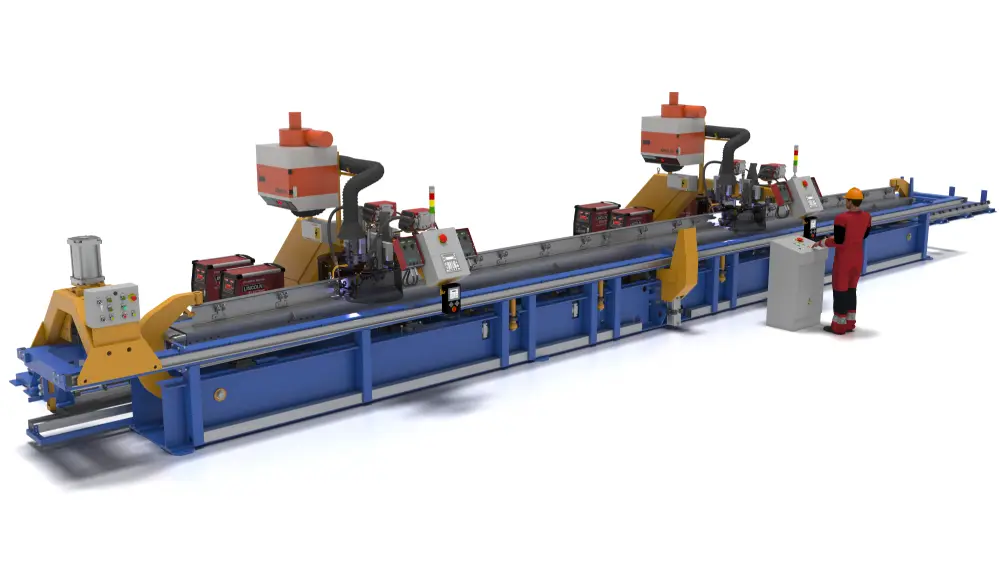

Стенд автоматической сварки хребтовой балки с двутавром представляет собой высокотехнологичный комплекс оборудования, предназначенный для сборки, прихватки и сварки двутавра с хребтовой балкой в автоматическом режиме. Система оснащена электромеханической системой слежения, обеспечивающей высокую точность позиционирования и стабильное качество сварного шва.
В состав установки входят:
- электрическое оборудование и система управления.
- основной стенд с фиксацией балки;
- транспортная система;

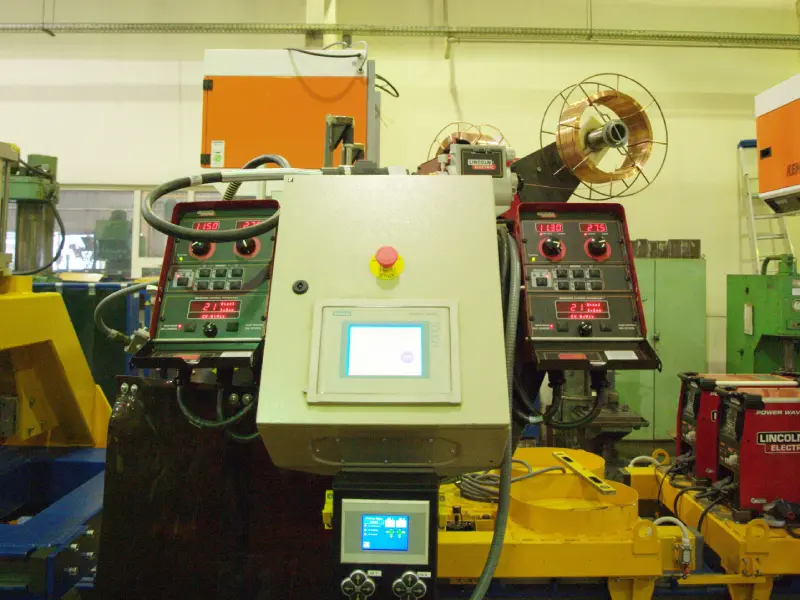

- сварочные тележки для перемещения автоматов и источников питания;
- портальная тележка;
- пневматический шкаф;
Технологический процесс
- Подготовка и фиксация заготовки. Хребтовая балка устанавливается в стенд и фиксируется в рабочем положении.
- Установка двутавра. Ловитель позиционирует двутавр на балке, после чего подаётся команда на начало цикла.

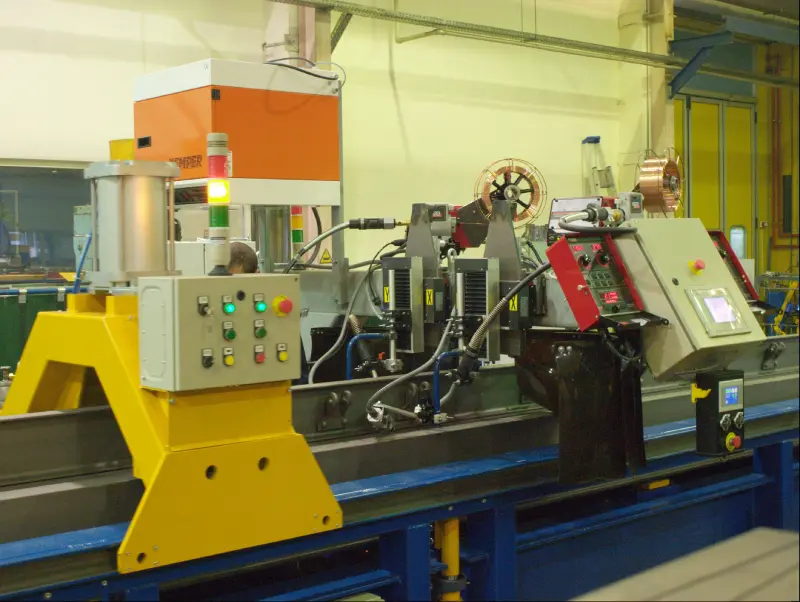

- Центровка и прихватка. Тележка перемещается вдоль стенда, выполняя центровку и вертикальный прижим двутавра. Следующая за ней сварочная установка выполняет прихваточные швы.

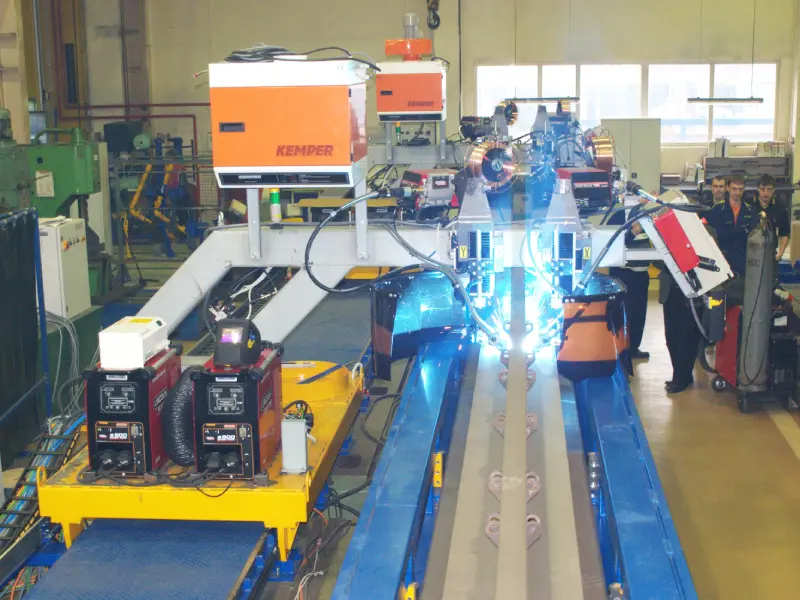

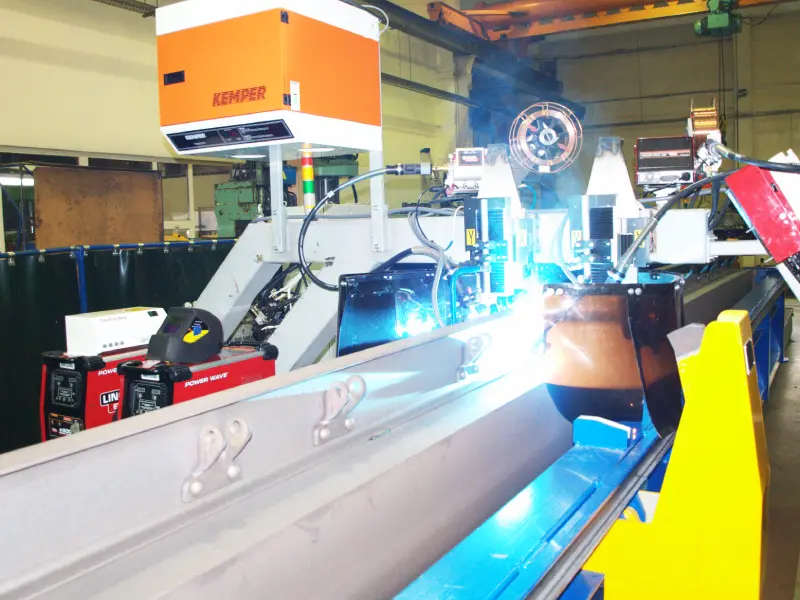

- Основная сварка. После завершения прихватки две сварочные установки начинают одновременную приварку двутавра:
- первая — от начала балки до середины,
- вторая — от середины до конца.
Такой способ вдвое сокращает время сварки и минимизирует сварочные деформации.
- Завершение цикла. По окончании сварки все установки и тележки возвращаются в исходное положение. Все операции выполняются в автоматическом режиме, без вмешательства оператора.
Преимущества комплекса
- Полная автоматизация процесса сварки;
- Высокая точность сборки и геометрии конструкции;
- Сокращение времени сварки до 50%;
- Минимальные деформации сварного изделия;
- Повышение производительности и стабильности качества.
