Наименование оборудования: Роботизированный комплекс сборки и сварки торцевых стен полувагонов
Заказчик: ТОО «Казахстанская вагоностроительная компания»
Назначение оборудования
В современном вагоностроении автоматизация процессов играет ключевую роль в повышении эффективности и качества производства. Роботизированный комплекс сборки и сварки торцевых стен полувагонов — это высокотехнологичное решение, разработанное для оптимизации сборочных и сварочных операций. Данный комплекс обеспечивает точную сборку и автоматическую сварку торцевых стен в обратном положении, а также роботизированную дуговую сварку в нормальном положении.

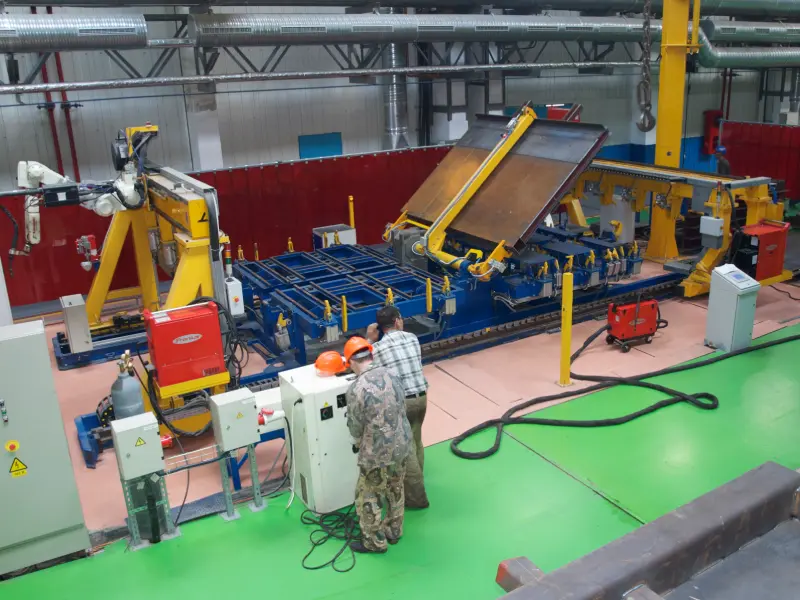

Конструкция и состав комплекса
Комплекс представляет собой современный роботизированный стенд, объединяющий оборудование для сборки и сварки элементов торцевой стены в разных положениях. В состав комплекса входят:
- стенд сборки и сварки торцевой стены в обратном положении;
- стенд сварки торцевой стены в нормальном положении;
- кантователь для поворота сварной конструкции на 180°;
- портал автоматической сварки обшивки с каркасом;
- портал роботизированной сварки торцевой стены;
- комплект пневматического и электрооборудования.
Зона работы комплекса ограждена защитным ограждением, состоящее из каркаса с закрепленными на нем шторами вокруг роботизированного сварочного комплекса, предоставляет защиту обслуживающего персонала и окружающих от прямого и отраженного опасного инфракрасного и ультрафиолетового излучения, возникающих в процессе сварки.
Для обеспечения безопасности персонала при работе сварочного робота предусмотрена система световых барьеров — излучатель и отражатель, которые автоматически блокируют работу оборудования при пересечении светового луча.
Принцип работы
- На стенде сборки и сварки в обратном положении размещаются составные элементы торцевой стены полувагона согласно технологическому процессу.
- Элементы фиксируются и прихватываются сваркой.
- Конструкция закрывается листами обшивки, после чего портал выполняет сварку четырёх нахлёсточных швов.
- С помощью кантователя торцевая стена поворачивается на 180° и устанавливается на стенд сварки в нормальном положении.
- После фиксации производится окончательная роботизированная сварка торцевой стены полувагона.
Преимущества роботизированного комплекса
- Повышение точности сварных соединений;
- Сокращение производственного цикла;
- Минимизация влияния человеческого фактора;
- Улучшение качества готовых изделий;
- Безопасность и удобство эксплуатации.
