Как устроена окрасочно-сушильная камера: полное руководство по конструкции и принципу работы

Введение

Качество покраски крупногабаритных металлоконструкций, вагонов, кузовов спецтехники и промышленного оборудования напрямую зависит не от кисти и краскопульта, а от условий, в которых проходит процесс. Окрасочно-сушильная камера — это инженерное сооружение, которое создаёт контролируемую среду: чистый воздух, стабильную температуру и безопасную атмосферу для нанесения и сушки лакокрасочных материалов. В этой статье разберём, из каких узлов состоит камера, как она работает и на что обратить внимание при выборе оборудования.

Что такое окрасочно-сушильная камера

Окрасочно-сушильная камера — это герметичное или полугерметичное помещение (модульная конструкция), оснащённое системами вентиляции, фильтрации, нагрева и освещения, в котором последовательно выполняются два процесса: напыление лакокрасочного материала и его термическая сушка/полимеризация. Совмещение двух функций в одном объёме экономит производственные площади и сокращает цикл обработки изделия.

Камеры применяются на предприятиях машиностроения, в вагоноремонтном производстве, автосервисах, на заводах сельхозтехники и в любых отраслях, где требуется качественное защитно-декоративное покрытие крупных металлических изделий.

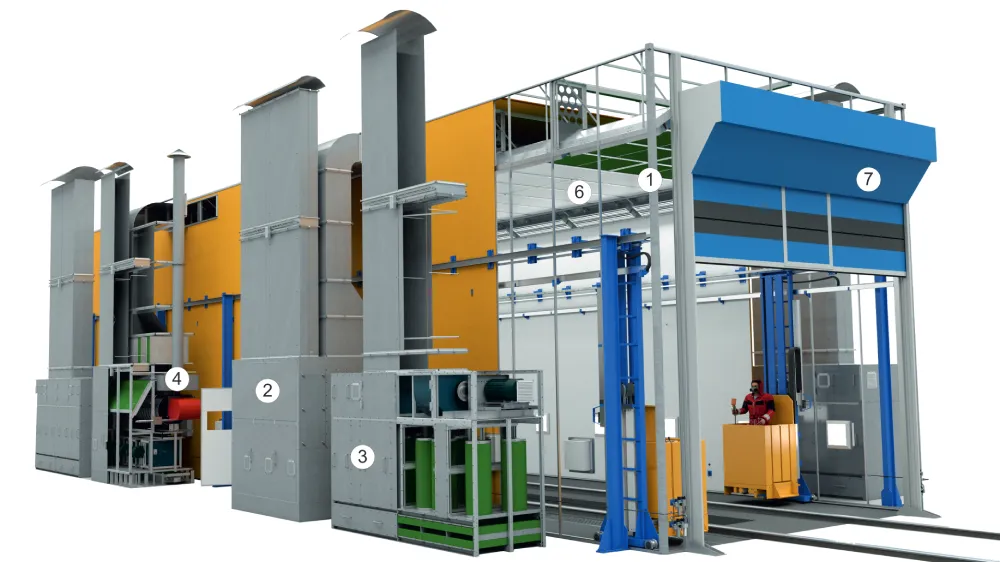

1. Корпус камеры
2. Система приточной вентиляции
3. Система вытяжной вентиляции и фильтрации
4. Система отопления (нагрева воздуха)

5. Система управления и автоматики
6. Освещение
7. Ворота и системы загрузки

Из каких узлов состоит окрасочно-сушильная камера

1. Корпус и каркас

Несущая конструкция камеры — это стальной каркас, обшитый сэндвич-панелями с минеральным наполнителем или вспененным полимером. Панели выполняют сразу три функции: теплоизоляция, шумоизоляция и создание герметичного контура. Толщина и тип наполнителя подбираются в зависимости от температуры сушки и габаритов камеры.

2. Система приточной вентиляции

Свежий воздух подаётся через приточную установку, проходит через фильтры грубой очистки и поступает в рабочую зону сверху — через потолочные фильтрующие потолки или воздуховоды. Равномерный нисходящий поток воздуха не даёт пыли оседать на свежеокрашенной поверхности и удаляет избыток распылённой краски из зоны дыхания оператора.

3. Система вытяжной вентиляции и фильтрации

Отработанный воздух с парами растворителей и частицами краски удаляется через напольные или боковые решётки, проходит через каскад фильтров (картонные, бумажные кассеты, угольные фильтры) и выводится через вытяжную трубу. Это ключевой узел с точки зрения экологии и охраны труда: именно фильтрация определяет, насколько камера соответствует санитарным и экологическим нормам.

4. Система отопления (нагрева воздуха)

Для сушки большинство современных камер используют газовые, дизельные или электрические калориферы, которые поднимают температуру в рабочей зоне до 60–80 °C — этого достаточно для полимеризации большинства промышленных эмалей. Воздух циркулирует по замкнутому контуру с подмесом свежего воздуха, что экономит энергию по сравнению со сквозной вентиляцией.

5. Система управления и автоматики

Контроллер камеры управляет режимами «окраска» и «сушка», переключает скорость вентиляторов, задаёт температурный график сушки, контролирует датчики давления на фильтрах и блокирует работу горелки при отклонениях параметров — это важно для пожарной безопасности.

6. Освещение

Внутри камеры устанавливают взрывозащищённые светильники с равномерным, бестеневым освещением — это позволяет оператору контролировать качество нанесения покрытия и видеть дефекты (потёки, пропуски, неравномерность) на любом участке изделия.

7. Ворота и системы загрузки

В зависимости от габаритов изделий применяются распашные, секционные или подъёмно-сдвижные ворота. Для крупногабаритных конструкций — рамы вагонов, кузова техники, металлоконструкции — предусматриваются рельсовые пути или роликовые конвейеры для въезда/выезда изделия без потери герметичности камеры.

Принцип работы окрасочно-сушильной камеры

Рабочий цикл камеры обычно включает три этапа:

1. Подготовка и окраска. Изделие въезжает в камеру, включается режим окрашивания: приточная вентиляция создаёт ламинарный нисходящий поток, оператор наносит лакокрасочный материал краскопультом, избыточная краска и пары растворителя удаляются вытяжной системой через фильтры.
2. Выдержка (флэш-офф). После окраски выдерживается технологическая пауза для испарения растворителей при температуре окружающего воздуха — это снижает риск образования пузырей и неровностей при последующем нагреве.
3. Сушка (полимеризация). Камера переключается в режим рециркуляции горячего воздуха: калорифер поднимает температуру до заданного значения, вентиляторы равномерно распределяют тепло, и покрытие проходит термическое отверждение по технологическому графику.

После завершения цикла камера автоматически охлаждается и переключается в режим вентиляции для безопасного открытия ворот.

Виды окрасочно-сушильных камер

• Проходные камеры — изделие въезжает с одной стороны и выезжает с другой; применяются в потоковом производстве.
• Тупиковые (тип «бокс») — въезд и выезд с одной стороны; компактное решение для участков с ограниченной площадью.
• Камеры для крупногабаритных изделий — увеличенная высота и ширина проёма (например, для вагонов, кузовов спецтехники, рам);
• Камеры с нижним и верхним забором воздуха — отличаются конфигурацией притока/вытяжки и влияют на равномерность осаждения краски;
• Окрасочно-сушильные камеры с рекуперацией тепла — снижают затраты на энергоносители за счёт повторного использования тепла отработанного воздуха.

На что обратить внимание при выборе камеры

При подборе окрасочно-сушильной камеры для производства важно учитывать:

• Габариты изделий — ширину, высоту и длину проёма ворот, а также максимальный размер обрабатываемой детали (например, для вагонных конструкций критична возможность прохода рам и крупногабаритных секций);
• Тип и расход лакокрасочных материалов — влияет на класс взрывозащиты электрооборудования и производительность вытяжной вентиляции;
• Источник энергии для нагрева — газ, дизель или электричество — выбор зависит от доступности энергоносителей на площадке и требуемой скорости нагрева;
• Класс фильтрации — для соответствия экологическим нормам по выбросам в атмосферу;
• Возможность интеграции в производственную линию — совместимость с конвейерами, рельсовыми путями, позиционерами и другим технологическим оборудованием.

Заключение

Окрасочно-сушильная камера — это не просто «отдельная комната для покраски», а сложный технологический комплекс, в котором вентиляция, фильтрация, отопление и автоматика работают согласованно для достижения стабильного качества покрытия. Правильный подбор конструкции камеры под габариты изделий и технологические требования производства напрямую влияет на производительность участка окраски и срок службы готовых изделий.

Если вам требуется окрасочно-сушильная камера для крупногабаритных металлоконструкций, вагонных узлов или элементов спецтехники — специалисты компании «Техвагонмаш» помогут подобрать оптимальную конфигурацию оборудования с учётом параметров вашего производства.
