Роботизований комплекс є комплексом обладнання, що забезпечує автоматичне зварювання 4 моделей задніх бортів самоскидів.

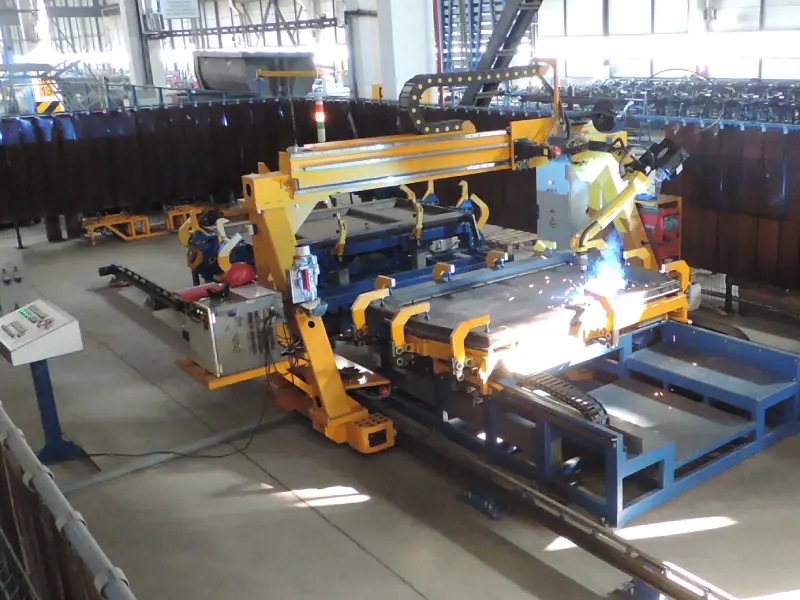

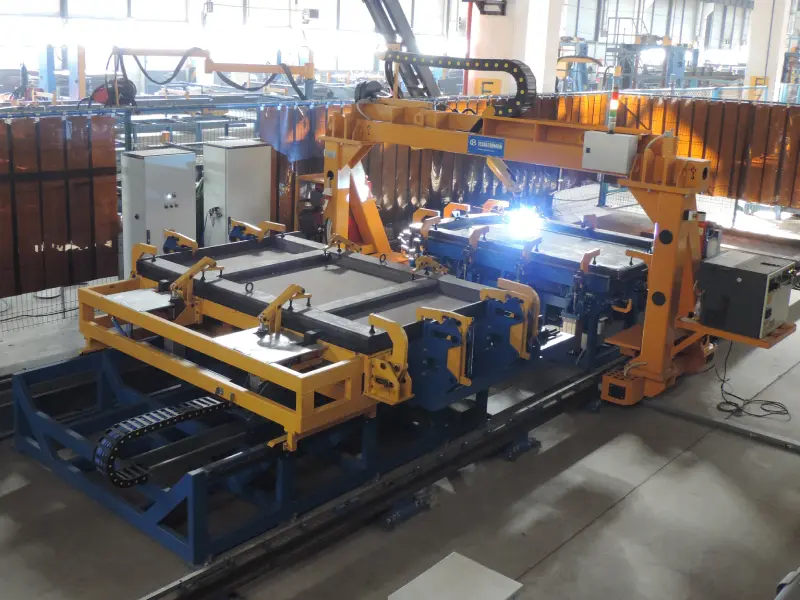

Роботизований комплекс складається з порталу зі зварювальним роботом та зварювальним обладнанням, напрямною, пультів управління та огородження.
Принцип роботи:
Складові елементи заднього борту самоскида укладаються в стенд згідно з технологічним процесом, фіксуються притисками, і проводиться прихватка. Базування та фіксація складових елементів заднього борту виконується за допомогою досилачів та притисків, що наводяться в дію з панелей управління. Після цього подається команда з пульта керування, робот виконує зварювання
Після закінчення зварювання виріб знімається цеховим краном і передається на місце складування.
Відео про роботу обладнання
Технічні характеристики:
| 1. | Виріб, що збирається | задні борти самоскидів |
| 2. | Тип стенду | двопозиційний, що переналагоджується |
| 3. | Принцип фіксації деталей | пневматичний |
| 4. | Принцип керування стендом | пульт управління |
| 5. | Робот зварювальний | Fanuc |
| 6. | Зварювальне обладнання | Fronius |
| 7. | Габаритні розміри стенду, мм | 7400х4800х1700 |
| 8. | Маса, кг | 5044 |
Безпека
Лазерний бар’єр для захисту персоналу
Призначений для контролю відсутності персоналу у небезпечних зонах під час роботи обладнання. У разі перетину безпечного периметра персоналом зупиняє роботу обладнання.
Захисна огорожа
Захисна огорожа, що складається з каркасу із закріпленими на ньому шторами навколо роботизованого зварювального комплексу, надає захист обслуговуючого персоналу та оточуючих від прямого та відбитого небезпечного інфрачервоного та ультрафіолетового випромінювання, що виникають у процесі зварювання.
ЗІП
Розширений комплект ЗІП на 12 місяців роботи
Включає набір компонентів, що вимагають регулярної заміни, забезпечуючи, як мінімум, 12 місяців роботи установки.
Комплекс послуг включає:
- наявність нашого спеціаліста при монтажі обладнання представниками клієнта протягом певного часу;
- організацію та контроль процесу монтажу;
- проведення пусконалагоджувальних робіт та налаштування параметрів обладнання.
