Установка горизонтального бурения

Установка горизонтального бурения Установка горизонтального бурения

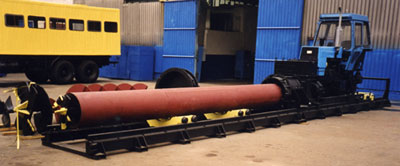

Установка предназначена для сооружения подземных переходов трубопроводов и др. коммуникаций под железными, шоссейными дорогами и др. инженерными сооружениями по бестраншейной технологии без прекращения движения по дорогам.
Работа установки заключается в разработке буровой головкой скважины с одновременной подачей в нее трубы-патрона и непрерывной эвакуацией грунта шнековым транспортером.
Сооружение перехода может производиться на полную проектную длину, или, в случае стесненных условий, методом последовательного наращивания патрона.
Все агрегаты установки монтируются на раме установленной на проектном уровне по оси перехода. Привод исполнительных механизмов осуществляется от дизель- электростанции гидромеханическим приводом.

Техническая характеристика.

Наименование

Модель

УБ-1020

УБ-1420

УБ-1720

Проектная длина перехода, м

60...80

60

50

Диаметр патрона, мм

325, 426, 530, 630, 720, 1020

1220,
1420

1720

Техническая скорость бурения, м/час

2-12

2-4

Максимальное усилие проталкивания, т.с

360

500

Ход гидротолкателя, мм

1500

Категория грунта по ГОСТ 25100-82

I-IV

Установленная мощность дизельэлектростанции, кВт

39

65

150

Габаритные размеры, мм

12000х960х2300

15000х2000х2000

Масса оборудования, т

12

22

32
