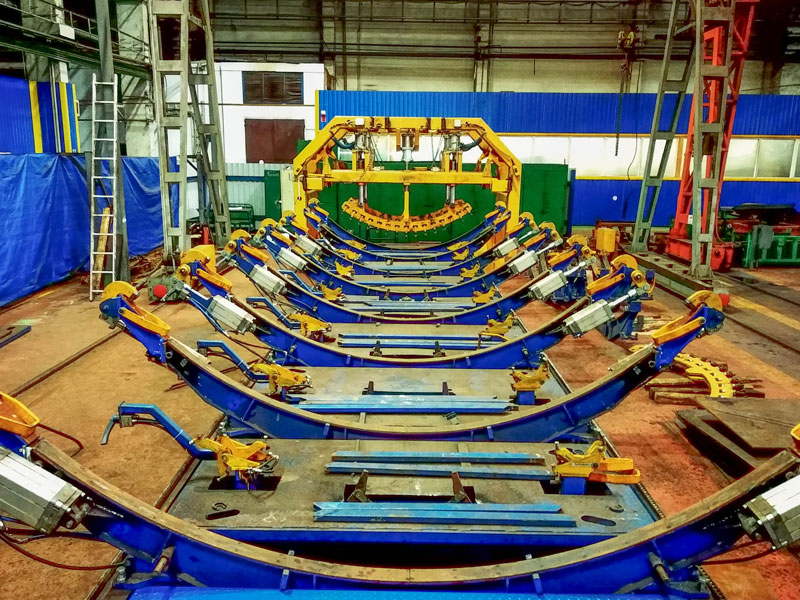

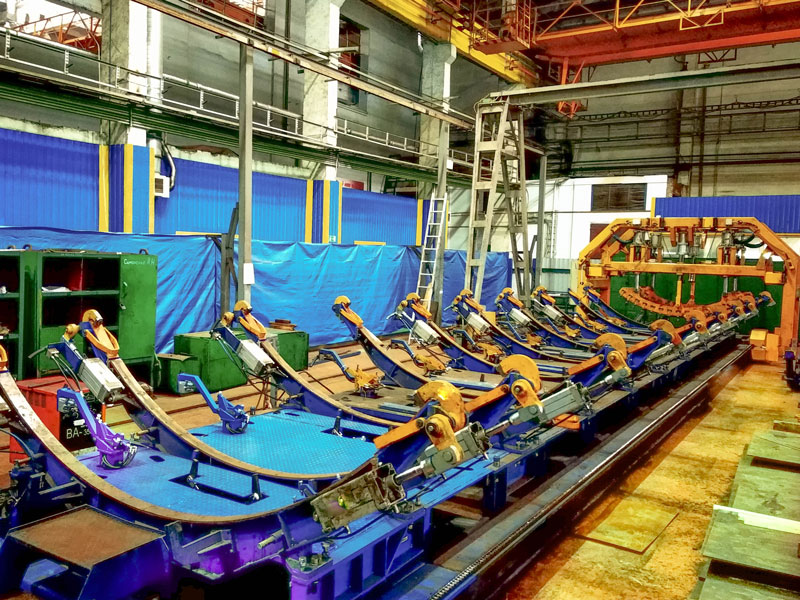

Універсальний стенд складання та зварювання даху вагонів-хоперів

Універсальний стенд складання та зварювання даху вагонів-хоперів Універсальний стенд складання та зварювання даху вагонів-хоперів
Стенд призначений для збирання та зварювання каркасів даху вагонів-хоперів для перевезення мінеральних добрив, цементу та зерна.


Відео



Технічні характеристики:

1.

Габаритні розміри виробів, що збираються, мм

мінераловоз

цементовоз

зерновоз

довжина

10402

9064

11760

ширина

2184

2645

2668

висота

444

225

510

радіус

1600

3996

1997

маса, кг

607

845

1007

2.

Притискачі вертикальні

Тип

пневматичні

Кількість, шт.

16

Зусилля одного притиску, кгс

300

3.

Центратор

Тип

пневматичний

Зусилля центрування, кгс

200

4.

Портал притискний

Привід переміщення

електромеханічний

Потужність, кВт

1,1

Кількість приводів, прим.

2

Швидкість переміщення, м/хв

25

Привід притиску виробу

пневматичний

Кількість притискних балок, прим.

2

Кількість циліндрів, прим.

4

Механізм повороту балок

Привід повороту

пневматичний

Кут повороту балок, град

90

5.

Тиск повітря в мережі, МПа

0,5...0,6

6.

Витрата стисненого повітря, м 3 /год

8

7.

Габаритні розміри стенду, мм

15780х3930х2520

8.

Маса, кг

15050
