Стенд сборки изотермического кузова

Стенд сборки изотермического кузова Стенд сборки изотермического кузова

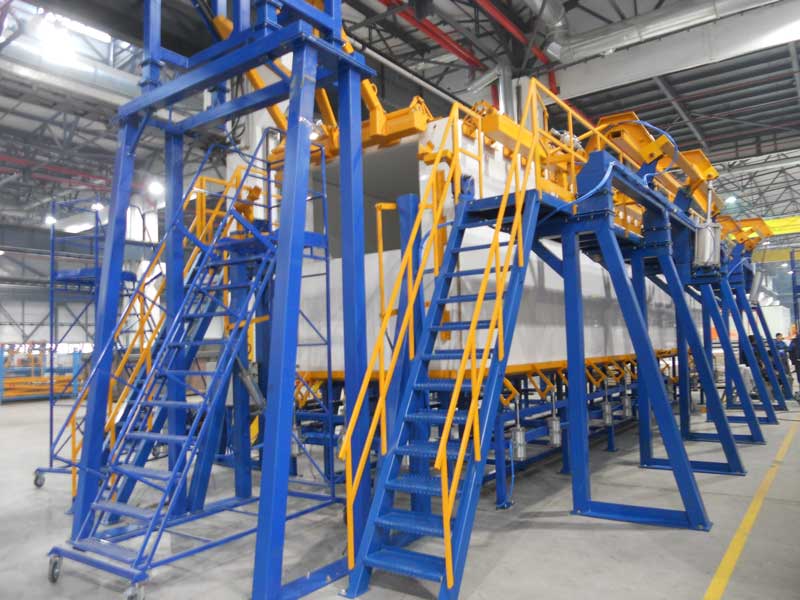

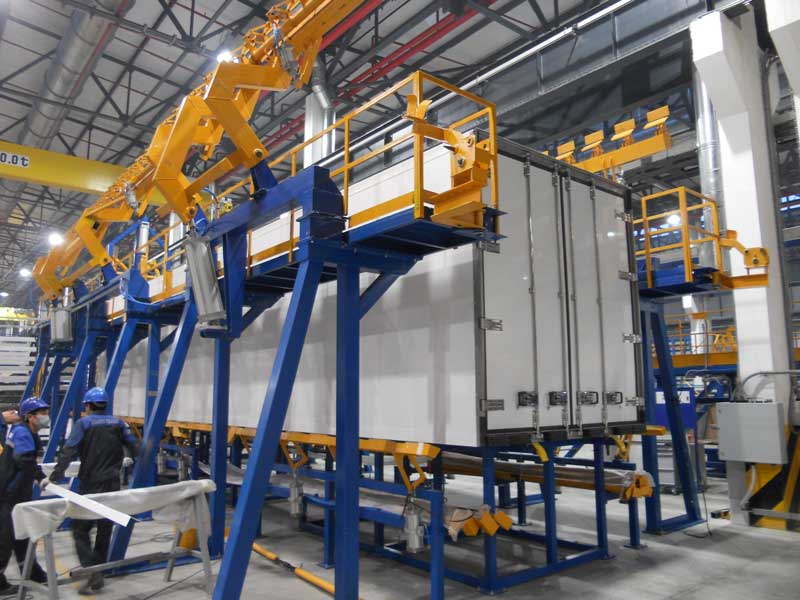

Стенд универсальный сборки кузова с подъемными площадками имеет возможность собирать изделия двух типоразмеров по длине: 8000 и 13340 мм.

В состав стенда входят стационарные площадки, на которых находятся откидные траверсы, которые фиксируют и прижимают верхние продольные углы изделия.

На площадках располагаются подвижные фиксаторы для крепления боковых панелей изделия. С торцевой стороны изделия стенд имеет устройство прижима панели по вертикали, а также устройство прижима верхнего угла. Все прижимы работают от пневматических приводов, управление которыми ведется с пневмошкафа.

Техническая характеристика

1.

Габариты собираемых изделий, мм

13520х2590х2750

8000х2590х2750

2.

Давление сжатого воздуха в сети, атм

6

3.

Грузоподъемность траверс, кг

600

4.

Габаритные размеры стенда, мм

16960х6960х7014
