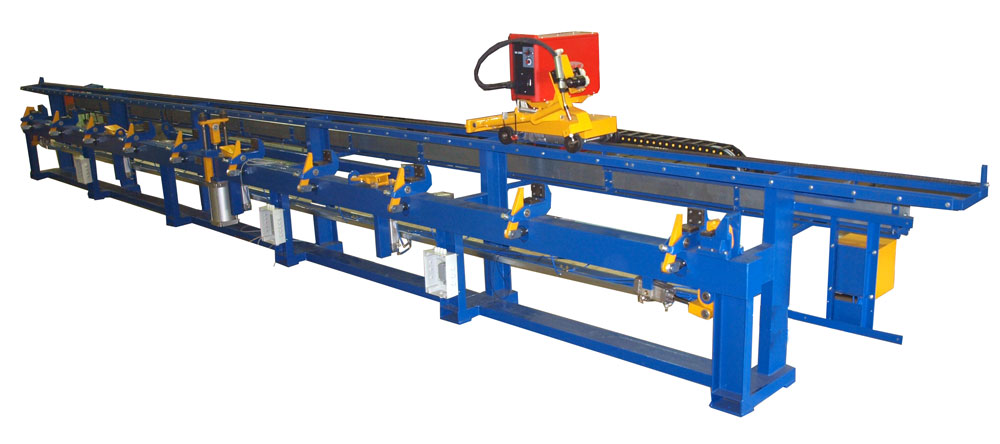

Стенд сварки верхней обвязки боковой стены полувагона
Стенд предназначен для сборки верхней обвязки боковой стены полувагона и ее сварки в автоматическом режиме с предварительным прогибом.
Технические характеристики
|
1. |
Габаритные размеры собираемого изделия, мм |
11185х140х110 |
|
масса, кг |
267 | |
|
2. |
Установка сварочная: | |
|
Механизм перемещения сварочной горелки |
тележка | |
|
Привод перемещения тележки |
электромеханическая | |
|
Мощность привода, кВт |
0,18 | |
|
Маршевая скорость, м/час |
316 | |
|
Сварочная скорость, м/час |
40 … 120 | |
|
Принцип регулирования сварочной скорости |
частотный | |
|
Тип шва |
стыковой | |
|
Количество свариваемых швов, шт. |
1 | |
|
Система слежения за швом |
механическая | |
|
Тип подающего механизма |
Fronius VR3300 | |
|
Способ сварки |
в среде защитных газов | |
|
Тип источника питания |
Fronius VS4000 | |
|
3. |
Стенд сборочный | |
|
Механизм вертикальной фиксации обвязки |
пневматический | |
|
Механизм поперечной ориентации обвязки |
пневматический | |
|
Механизм прогиба обвязки |
пневматический | |
|
Усилие прогиба, кгс |
1800 | |
|
Величина прогиба, мм |
230 | |
|
4. |
Рабочее давление воздуха, МПа |
5 … 6 |
|
5. |
Расход воздуха, м3/ч |
3,6 |
|
6. |
Габаритные размеры, мм: |
13200х1145х2000 |
