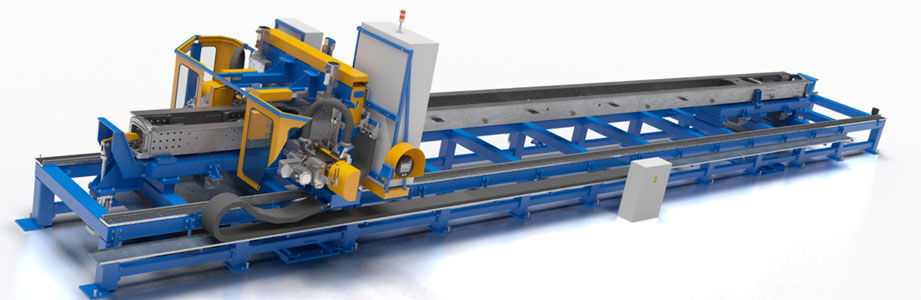

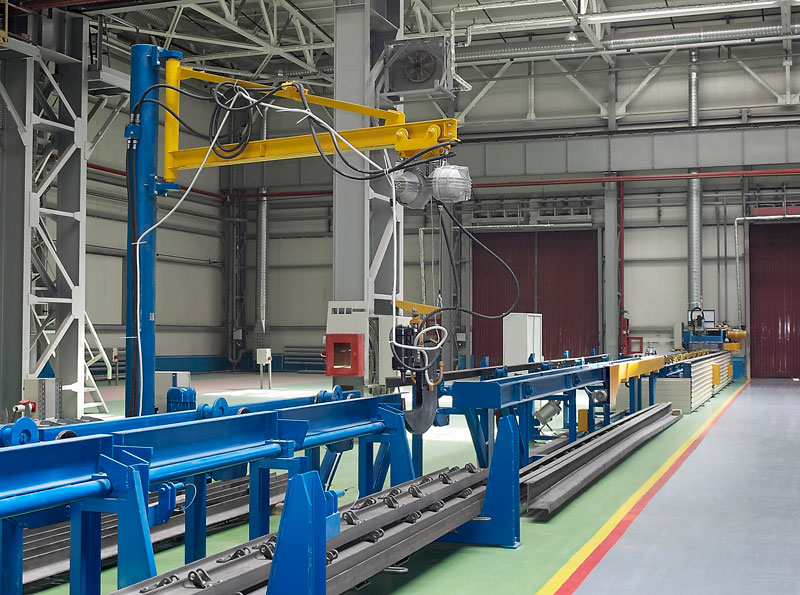

Линия изготовления двутавра хребтовой балки и нижней обвязки
Линия обеспечивает комплекс технологических операций, связанных с изготовлением двутавра хребтовой балки и нижней обвязки боковой стены полувагона.
|
1. |
Габаритные размеры изделия: |
| ||
|
|
Обвязка |
Двутавр | ||
|
длина, мм |
12350 |
12540 |
12340 | |
|
ширина, мм |
140 |
140 |
152 | |
|
высота, мм |
285 |
285 |
190 | |
|
масса, кг |
276 |
279 |
368 | |
|
2. |

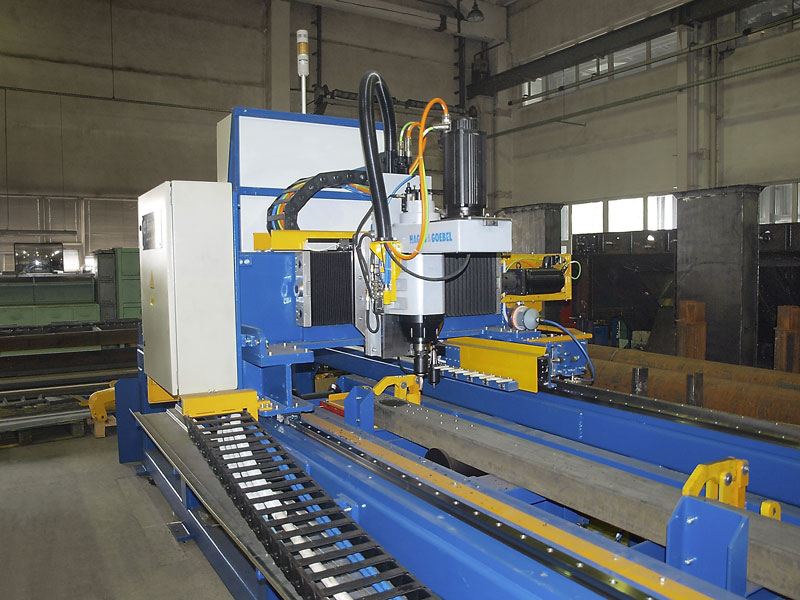

Портал сверлильный: |
| ||
|
Число оборотов шпинделя, об/мин |
4500 | |||
|
Тип сверла |
с твердосплавными пластинами | |||
|
Количество мест в магазине сменного инструмента, шт |
5 | |||
|
3. |
Скоба клепальная: |
| ||
|
Тип |
подвесная | |||
|
Тип привода |
гидравлический | |||
|
Производительность, цикл/мин |
8 | |||
|
Усилие клепки, кгс |
13000 | |||
|
Диаметр заклепки, мм |
16 | |||
|
Угол поворота скобы, град |
270 | |||
|
Вертикальный ход скобы, мм |
±600 | |||
|
4. |
Установка для нагрева заклепок |
| ||
|
Диаметр заклепки, мм |
16 | |||
|
Время нагрева, мин |
40 | |||
|
Температура нагрева, ºС |
900 … 1000 | |||
|
Источник питания |
выпрямитель сварочный | |||
|
Тип |
ВС-600 С | |||
|
Мощность, кВт |
40 | |||
|
5. |
Гидростанция: |
| ||
|
Производительность, л/мин |
30 | |||
|
Рабочее давление, МПа |
140 … 160 | |||
|
Объем заливаемого масла, л |
200 | |||
|
Мощность привода, кВт |
7,5 | |||
|
6. |
Транспортная система: |
| ||
|
Тип конвейеров |
роликовые | |||
|
Количество конвейеров, шт. |
3 | |||
|
Количество приводных конвейеров, шт. |
2 | |||
|
Тип привода |
электромеханический | |||
|
Мощность привода, кВт |
1,5 | |||
|
Скорость перемещения, м/мин |
12 | |||
|
7. |
Расход воздуха, м3/ч. |
4 | ||
|
8. |
Установленная мощность, кВт |
78,5 | ||
|
9. |
Габаритные размеры, мм |
42445 × 4025 × 4186 | ||
|
10. |
Масса, кг |
14973 | ||
