Дробеметная камера для очистки сварных металлоконструкций

Дробеметная камера для очистки сварных металлоконструкций Дробеметная камера для очистки сварных металлоконструкций

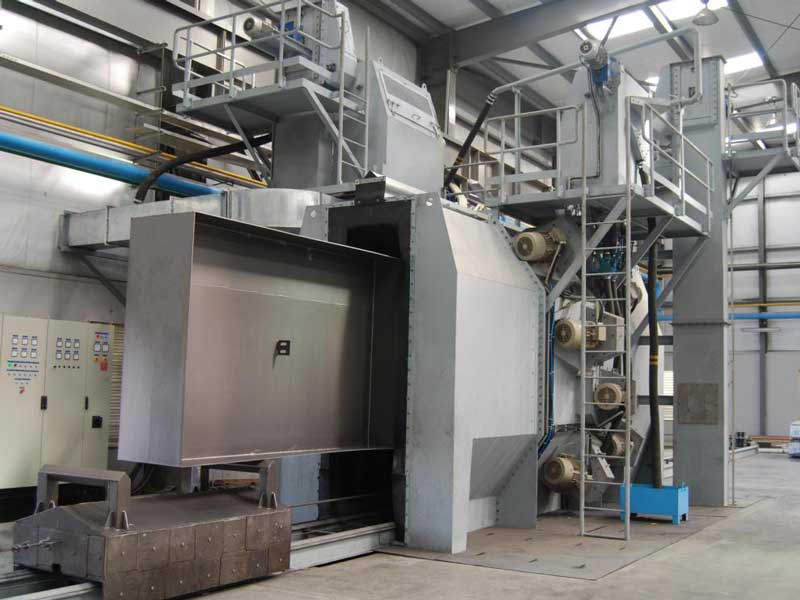

Камера дробеметная предназначена для дробеметной очистки сварных металлоконструкций (до 2-й степени согласно ГОСТ 9.402-80 PSA2½ ISO 8501-2) в стационарных условиях.

Подача металлоконструкции через дробеметную камеру может осуществляться по рольгангу или на тележке (тележка состоит из двух секций, соединенных между собой).  Расположение дробеметных аппаратов позволяет обеспечить очистку сложных металлоконструкции со всех сторон. При этом обеспечивается очистка торцевых поверхностей, ребер жесткости, сварных швов.

Применение

  • Дробеметная очистка от окалины, ржавчины нестандартных крупногабаритных металлоконструкций;
  • Дробеметная установка идеально подходит для очистки строительных металлоконструкций: двутаровых балок, мостовых балок и т.п..
  • Идеальное решение для подготовки поверхности перед покраской.

Принцип работы

Обрабатываемые изделия с помощью цехового крана загружаются на тележку (или рольганг) и подаются через дробеметную камеру. Включаются приводы дробемётных аппаратов и производится очистка металлоконструкций дробью.

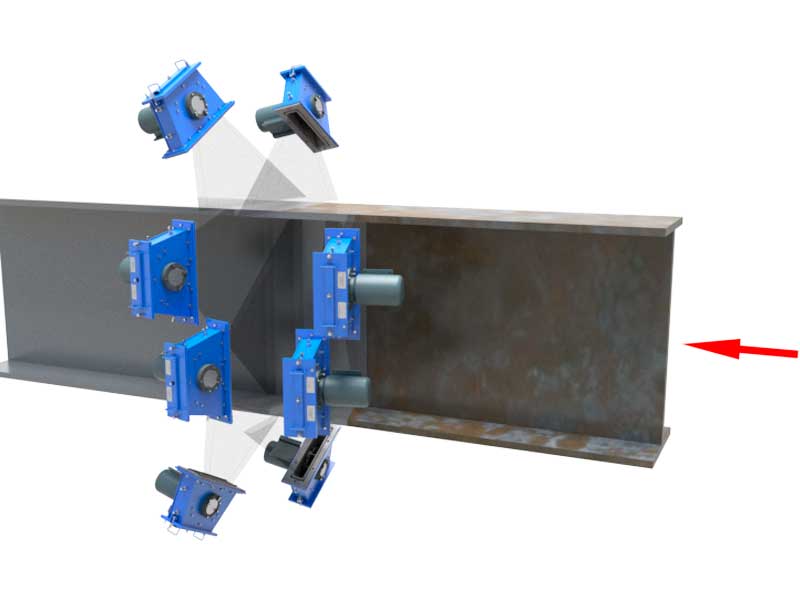

Расположение дробеметных аппартов (два контура) позволяет обеспечить полную очистку изделий (в том числе торцевых поверхностей, ребер жесткости, сварных швов) .

Каждый контур  состоит из дробеметных аппаратов расположенных на верхней и нижней частях дробеметной камеры, а также на боковых стенках. Дробеметные аппараты первого контура установлены поперек и с наклоном по направлению прохождения изделия. Дробеметные аппараты второго контура расположены аналогично первому, но с наклоном в противоположную сторону. Таким образом создается поток дроби, позволяющий охватить всю поверхность металлоконструкции.



Технические характеристики

Наименование показателя

Единица измерения

Показатель

Габаритные размеры обрабатываемых изделий,

длина

мм

min 6000

ширина

мм

1000

высота

мм

1800

Скорость перемещения изделий

мм

1-1,2

Шероховатость очищенной поверхности

мкм

40-80

Количество дробеметных аппаратов

шт

12

Установленная мощность

кВт

160

Количество отсасываемого воздуха,

48000

Габаритные размеры установки:

длина

мм

8500

ширина

мм

7000

высота над уровнем пола

мм

6800

глубина приямка

мм

1350

Масса камеры

т

46
